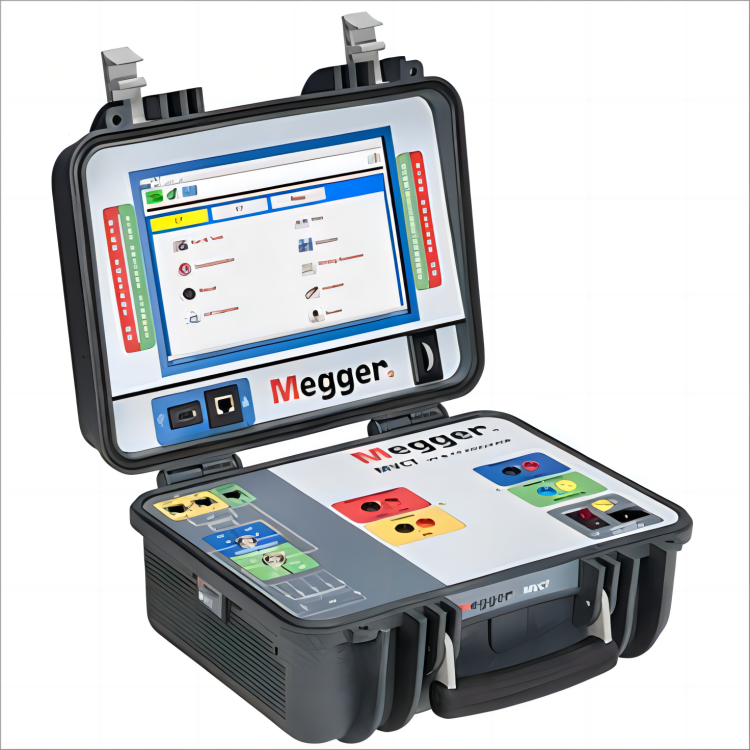

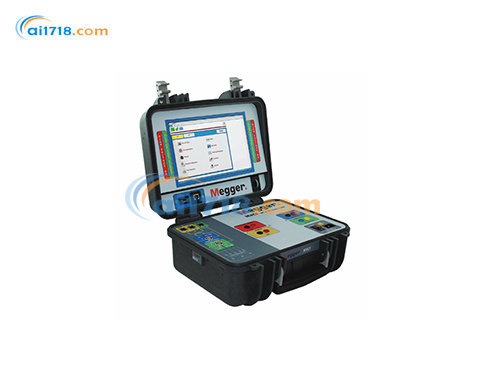

MVCT繼電器和CT/VT測試儀簡介：

?MVCT可以通過其大型，全彩，高分辨率，陽光下可讀的TFT LCD觸摸屏顯示器進行控??制。該界面允許用戶使用手動測試屏幕或使用預*構建的測試?yán)虂砜焖伲p松地執行手動和自動測試。大型彩色顯示屏還允許用戶在執行測試時輕松讀取所有相關數據，并在測試完成時查看結果。該單元還可以配置為不帶顯示器，因此可以通過使用PowerDB的筆記本電腦或Megger現有的Smart Touch View Interface（STVI）的筆記本電腦進行控制。

電流互感器和電壓互感器都可以在其設備配置中進行測試，例如安裝在互感器、斷路器或開關設備中。必須將設備與電氣系統完全隔離。

?執行二次負載測試。

應用
電流互感器測試
飽和度測試
只需按一下按鈕，MVCT *會執行電流互感器飽和度測試并計算額定拐點。飽和度測試可以使用創新的直流技術測試高達 30 kV 的拐點。這樣一來，*可以使用便攜式儀器測試更大型的生成級別電流互感器。MVCT 將根據各標準 IEEE C57.13.1、IEC 60044-1、IEC60044-6 或 IEC 61869 以及電流互感器（如 PX、TPS、TPX 和 TPY）計算額定拐點。執行飽和度測試時，MVCT 會在 STVI 顯示屏中繪制出電流互感器飽和度曲線，并會根據所需的 IEEE 或 IEC 標準向用戶提供額定拐點。很多變電站的電流互感器都包含多變比二次繞組；因此，MVCT 能夠繪制并同時顯示多達 10 個電流互感器飽和度曲線。

變比、極性（和負荷）測試
可通過將施加到二次繞組的電壓與一次繞組上產生的電壓作比較來執行變比測試。操作員通過顯示屏上簡單的“正確”或“不正確”指示以及測量的相位角了解被測電流互感器的極性。

繞組電阻測試
通過注入測試電流測量電流互感器繞組電阻，目的是測量直流電壓和計算溫度補償電阻。MVCT 會自動提醒用戶，并為用戶提供在測試后對電流互感器退磁的選項。

退磁
正常工作條件和典型的繞組電阻測量可能會導致電流互感器磁化。MVCT 提供對被測電流互感器自動退磁或隨時手動對電流互感器退磁的功能。ANSI C57.13.1 標準建議，在進行測試之前應進行退磁。此退磁程序可確保電流互感器測試得出正確的結果

電流互感器負荷
MVCT 測量相連電流互感器負荷的方法是，將二次電流直接注入不與電流互感器相連的負荷。MVCT 會以 VA 和功率因數中相連負荷的量級、角度和報告測量二次電壓。

電感式電壓互感器測試

變比、極性和帶負荷的變比測試

作為用于驗證出廠讀數并確定電壓互感器中是否存在缺陷的常規維護計劃的一部分，MVCT 可以準確測量變比、相位移和二次繞組電阻。MVCT 利用高達 300V 的電壓準確測量電壓互感器的變比和相角

繞組電阻測試
通過注入測試電流測量電壓互感器繞組電阻，目的是測量直流電壓和計算溫度補償電阻。

激勵特性和短路阻抗 MVCT 系統可以測量激勵特性和繞組阻抗。該數據與其他測試數據一起用于計算電壓互感器的損耗并預測電壓互感器在額定電壓下的性能。

數據存儲和打印
MVCT 測試系統不僅可以準確、自動地測試電壓互感器和電流互感器，還可以將測試結果按目錄分類并存儲在儀器中，以便日后供軟件檢索。按目錄分類的所有測試結果都可上傳到 Megger 的 PowerDBTM Lite，以便在計算機或 STVI 上生成報告或繪制飽和度曲線。PowerDB Lite 還可與MVCT 配合使用，且無需操作員干預，這樣便組成了一個完全由計算機控制的自動測試系統?？衫冒遢d存儲器將完整的測試結果和數據存儲在一個完整的文件中，以便輕松訪問和快速構建報告（例如帶拐點和變比的飽和度曲線）。

特性及優點
■ 直接連接到多變比電流互感器 - MVCT 將直接連接到多變比電流互感器上的所有分接開關，以消除測試所有內繞組電流互感器變比、飽和度曲線和拐點所需的引線更改。MVCT 將通過按一個按鈕測試所有編程的分接開關。
■ 全彩色、高分辨率、陽光下可讀的 TFT LCD 觸摸屏 - 儀器的菜單界面和觸摸屏功能按鈕可以讓用戶更方便快捷地選擇所需的測試功能。測試結果可保存至該裝置，然后下載至 U 盤，便于傳輸或打印測試報告。
■ 電流互感器飽和度、變比和極性、繞組電阻和絕緣自動測試 - 微處理器控制的輸出完全自動測試電流互感器。這種自動測試簡化了電流互感器測試并縮短了測試時間。自動測試直接在 MVCT上或通過 PowerDB Lite 完成。
■ 電流互感器變比和極性、二次繞組電阻 - MMVCT 提供完整的電壓互感器測試。MVCT 簡化了電壓互感器測試并縮短了測試時間。
■ 電流互感器退磁 - 在操作和常規直流繞組電阻測試期間，電流互感器可能已經磁化。MVCT 包括自動電流互感器退磁功能，可確定*的拐點和變比，從而提供穩定、可重復的測試結果，并縮短測試時間。
■ 絕緣測試 - MVCT 包括 500/1000V 絕緣測試系統，用于驗證電壓互感器和電流互感器二次繞組和二次線路。這可確保二次絕緣未降級，并將在高電流故障期間繼續執行其功能。
■ 并發測量 - MVCT 系統可在電流互感器飽和期間對所有分接開關上的電壓進行并行測量，并進行變比和極性測試。這樣，MVCT 系統*可以同時計算所有繞組的拐點和變比，從而無需在電流互感器上進行多次測試。這將大大縮短測試時間。所有測試均按照 IEEE C57.13.1 測試指南執行。
■ 測試結果報告 - MVCT 以易于使用的方式、通用的格式提供完整測試文件的存儲，允許上傳到 PowerDB Lite，或使用可選的外部打印機打印測試結果。這些選項提供了簡單、完整、便利的方法來存儲 1000 多個測試結果和飽和度曲線。所有測試結果均可按目錄分類，并存儲在 MVCT 中。
