?用戶可自行校準的設備

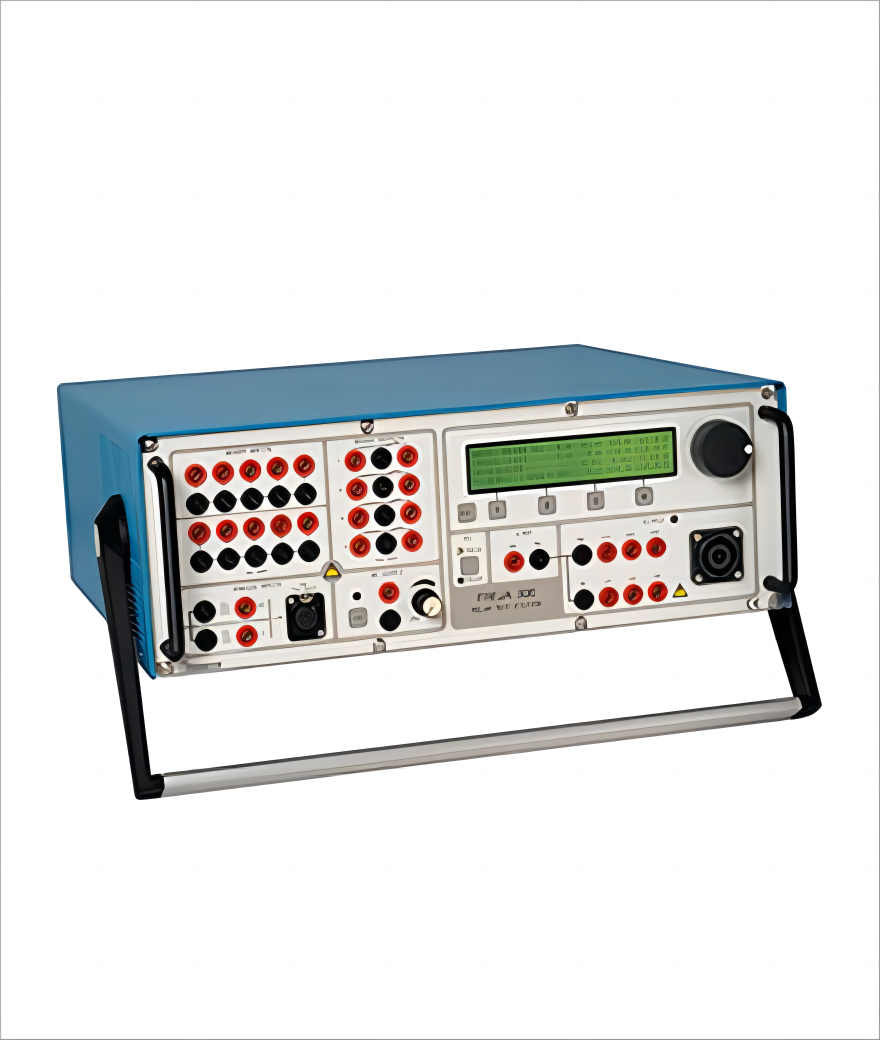

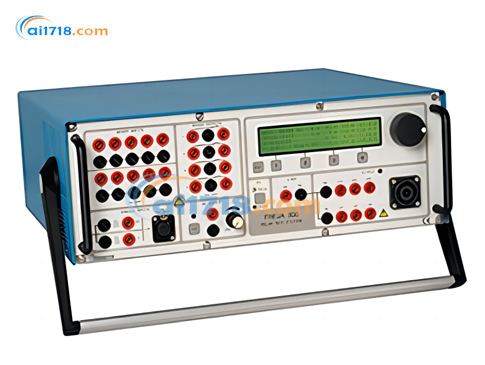

FREJA 300 應用場景
FREJA 300 主要用于保護繼電器的二次測試，幾乎可測試所有類型的保護繼電器，具體可測試的 ANSI® 標準繼電器類型如下：
距離保護繼電器（21 號）
同步或同步檢查繼電器（25 號）
欠電壓繼電器（27 號）
方向性功率繼電器（32 號）
欠電流或欠功率繼電器（37 號）
負序過電流繼電器（46 號）
過電流 / 接地故障繼電器（50 號）
反時限過電流 / 接地故障繼電器（51 號）
功率因數繼電器（55 號）
過電壓繼電器（59 號）
電壓或電流平衡繼電器（60 號）
方向性過電流繼電器（67 號）
直流過電流繼電器（76 號）
相角測量或失步保護繼電器（78 號）
自動重合閘裝置（79 號）
頻率繼電器（81 號）
差動保護繼電器（87 號）
方向性電壓繼電器（91 號）
電壓與功率方向性繼電器（92 號）

操作模式說明

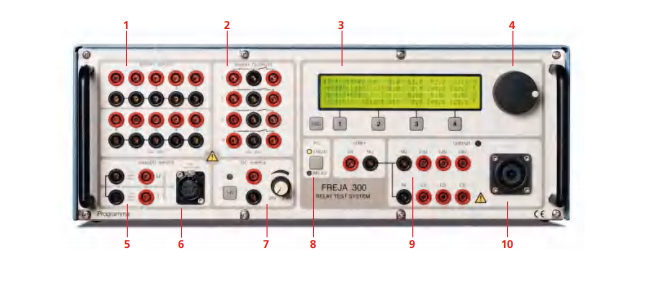

（一）本地模式（無電腦連接）
通過旋轉并點擊旋鈕即可輕松完成參數設置。退出時所有設置會自動保存，用戶也可自定義設置名稱并單獨保存，以便下次測試時快速調用。顯示屏還能實時顯示當前生成的測量值，相當于同時提供三個電壓表和三個電流表，顯示所有發生器的均方根（RMS）值。
系統內置多個儀器程序，可在控制中心啟動不同程序，并進行結果的保存與調取。由于測試設置 / 結果通過常規 Microsoft® 資源管理器界面保存，用戶可自行創建測試對象結構。
（二）電腦連接模式（搭配 FREJA Win 軟件）
FREJA Win 軟件無需許可證文件，也無需 FREJA 測試裝置的授權密鑰。軟件安裝到電腦后，可自由控制任意一臺 FREJA 測試裝置。

功能與優勢

FREJA Win 軟件功能
FREJA? Win 軟件中的 “通用儀器程序”（General instrument program）是一款全面、易懂且用戶友好的工具集，核心功能頁面如下：
（一）連接頁面（Connect page）
可輸入繼電器的連接方式信息，如有需要還可添加圖片。
（二）序列頁面（Sequence page）
可獨立調節所有發生器參數，*多支持設置 25 種不同狀態（如故障前、故障 1、故障前、故障 2、故障前、故障 3 等），適用于測試自動重合閘繼電器或電機保護繼電器，同時可生成高達 25 次的諧波。
（三）斜坡頁面（Ramp page）
可獨立對所有發生器參數進行斜坡測試，振幅與相位角會在矢量圖上顯示，參數值可通過 FREJA 的旋鈕或電腦鍵盤、鼠標實時設置。
距離繼電器測試儀器（Distance instrument）
（一）配置頁面（Configuration page）
專為距離繼電器測試設計，可輸入待測試的區域數量以及時間和阻抗公差，自動生成測試流程，無需編程。后續在控制中心調取該測試對象時，所有設置會自動恢復，可直接開始測試。
（二）連接頁面（Connect page）
輸入繼電器的連接方式信息（可添加圖片），該信息會與測試對象一同保存在控制中心，下次測試同一繼電器時可再次查看。
（三）Zt 頁面（Zt page）
用于距離繼電器的時間測試。常規測試中每次僅能測試一種故障類型，而通過 FREJA Win 可自動測試所有 7 種故障類型 —— 只需按下 “開始”（）按鈕，系統會自動完成所有測試，并將測量結果與配置頁面輸入的理論值對比：結果合格則綠燈亮起，不合格則紅燈亮起。若需測試反向，可從第三象限的零歐姆以下開始。
（四）RX 斜坡頁面（RX-ramp page）
屬于距離繼電器測試儀器的一部分，用于測試距離繼電器的保護范圍。首先定義起始和終止相位角以及斜坡間的相位差（delta phi），按下 “開始” 按鈕后，系統會通過省時的 “半搜索法”（search-half method）自動測試所有 7 種故障類型。用戶也可自定義斜坡，通過鼠標設置任意起始和終止點。若已定義理論參考曲線，程序會將實際測試結果與參考曲線對比，并檢查是否超出配置頁面設定的公差范圍，合格則綠燈亮，不合格則紅燈亮。
（五）RX 頁面（RX page）
支持手動定義測試點，可通過鼠標或鍵盤在示波器上設置不同測試點：
選擇自動模式并按下 “開始” 按鈕，系統會測試所選故障類型的所有測試點，測試點會根據跳閘時間顯示不同顏色；
選擇手動模式，可通過旋鈕搜索保護邊界。
參考曲線（Reference graphs）
高效的測試與性能分析需要明確的參考值，F(xiàn)REJA 具備以下功能：
可自動生成過電流繼電器的 IEC 和 IEEE® 標準曲線；
可利用主流制造商提供的距離繼電器庫，在阻抗平面上創建參考曲線，或使用標準圓形透鏡、線性元件（包括姆歐型、四邊形、冰淇淋錐型等）創建其他特性曲線；
通過復制粘貼功能，可快速復制*區域的曲線，編輯后插入第二、第三區域的參數值；
對于具有復雜阻抗特性和多組設置的先進距離繼電器，可選配 ProGraph 功能 —— 從 Microsoft® Excel 制作的主選擇性方案中導入?yún)?shù)設置，避免手動輸入錯誤，軟件會自動生成參考曲線；
部分繼電器制造商可提供包含繼電器設置的 RIO 文件，通過 FREJA RIO 轉換器可基于這些設置創建參考曲線；
內置多種繼電器類型的現成電流曲線。
電流繼電器測試儀器（Current instrument）
適用于測試所有類型的電流繼電器，包括帶或不帶感應圓盤的機電式繼電器以及現代數字式繼電器。
（一）配置頁面（Config page）
輸入繼電器的設置參數。
（二）動作值頁面（Pick-up page）
不僅能獲取動作值（啟動電流），還能測量返回值，并自動計算磁滯。
（三）時間測試頁面（Time test page）
測試不同電流值下的跳閘時間，參考曲線的創建方式與距離繼電器測試相同（選擇對應時間曲線并輸入設置參數）。時間測試可采用對數刻度，支持僅時間對數、僅電流對數或兩者均為對數。
電壓繼電器測試儀器（Voltage instrument）
適用于測試所有類型的電壓繼電器，包括機電式和現代數字式繼電器。
（一）配置頁面（Config page）
輸入繼電器的設置參數。
（二）動作值頁面（Pick-up page）
獲取動作值（啟動電壓），測量返回值，并自動計算磁滯。
（三）時間測試頁面（Time test page）
測試不同電壓值下的跳閘時間，參考曲線創建方式與距離繼電器測試一致，且支持對數刻度（時間、電壓或兩者均為對數）。
頻率繼電器測試儀器（Frequency instrument）
手動頁面（Manual page）：可手動生成故障前和故障頻率；
自動序列：可設置故障前、故障頻率的起始值和終止值，自動掃描不同頻率下的跳閘時間，適用于雙階段繼電器測試；
斜坡模式（Ramp mode）：可定位設定的故障頻率。
自動重合閘測試儀器（Autoreclose instrument）
結合了 “通用儀器” 的序列功能與 “距離繼電器測試儀器” 的 RX 功能 —— 既能以矢量形式模擬故障前、勵磁和停電時間，又能在阻抗平面上模擬故障，可測試現代繼電器的所有自動重合閘功能。
Auto 300 功能
以現代距離繼電器為例，其除距離元件外還激活了多種功能。通過 Auto 300 可將不同儀器的測試任務關聯，生成自動測試序列，*終形成一個包含距離、電流、同步和電壓等多元素的綜合測試。
變送器測試儀器（Transducers instrument）
用于測試各類變送器，通過檢測變送器的輸出值，并與配置頁面（Config）中的設置值對比，結果以線性格式、滿量程、相對誤差和*誤差的形式顯示。
暫態測試儀器（Transient instrument）
借助暫態測試功能，F(xiàn)REJA 可復現故障記錄儀記錄的波形，支持的文件格式包括 COMTRADE、ASCII、EMTP WAX、EMTP PC 和 Inductic 65。
Auto 21 功能
Auto 21 是一款轉換器，可將使用 FREJA 21/21D 和 FREJA DOS 軟件制作的舊測試方案，轉換為與 Windows 系統兼容的格式，適用于 FREJA Win 軟件和 FREJA 測試裝置。
同步繼電器測試儀器（Sync instrument）
（一）電壓 - 頻率極值頁面（U-f Min & Max）
專為測試同步繼電器的電壓和頻率邊界設計，測試過程自動進行 —— 只需按下 “開始” 按鈕，程序會自動搜索邊界值。
（二）同步頁面（Synchronizing page）
用于測量超前時間，同時可檢測同步繼電器發出的脈沖信號。
（三）同步檢查頁面（Synchro Check page）
用于測試同步檢查繼電器：首先將相位角設置為 + 20°（或其他起始值），調整相位角直至達到邊界，按下 “保存”（）按鈕存儲結果；然后從 - 20° 開始測試另一側，調整相位角至邊界并保存。
差動繼電器測試儀器（Differential instrument）
專為變壓器保護繼電器測試設計，需配合 FREJA 306 使用，或 FREJA 300 搭配外部放大器（CA30 或 CA3）使用（需 6 路電流發生器），具體功能如下：
可測試多繞組變壓器保護繼電器（每次測試一組繞組）；
也可測試發電機差動保護繼電器和線路差動保護繼電器；
通過直觀的按鈕和圖標輸入被保護電力變壓器的數據，避免操作誤解，注入電流會根據輸入的電流互感器信息和中性點接地方式，同時以一次側和二次側數值顯示。

可選配件（Optional accessories）

• 多芯電纜（Multi cable）
• GPS200–MGTR GPS 接收器及配件（GPS unit with accessories）
• 測試導線組（Test lead set）
• 校準箱（Calibration box）
