美國PHENIX 6CB/6CP系列交流介電測試裝置，PHENIX交流介電測試設備系列，額定電壓 15 至 200 千伏交流。設備輕便堅固，適合長期現場使用。安裝與操作簡單便捷。局部放電量低。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
6CB/6CP系列交流介電測試裝置產品概述
PHENIX交流介電測試設備系列，額定電壓 15 至 200 千伏交流。設備輕便堅固，適合長期現場使用。安裝與操作簡單便捷。局部放電量低。部分型號配備易讀數字儀表，或帶數據采集功能的全彩色觸摸屏顯示器?？蓱?yīng)要求提供 ISO17025 校準服務。注：規格參數如有變更，恕不另行通知。手冊編號：60703
產品描述

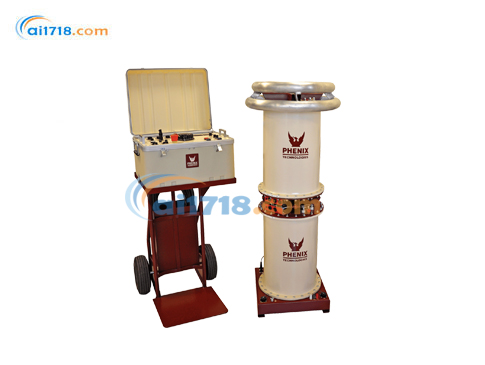

該系列便攜式高壓交流測試設備，專為現場或?qū)嶒?yàn)室使用設計。6CP 和 6CB 系列將完整測試系統整合為移動封裝形式，所有設備均包含集成控制與調節器外殼，以及獨立的高壓部分。
6CP 系統配備先進的數字計量、控制和保護裝置，操作簡便，能為操作人員提供安全運行所需的全部信息。6CB 系統配備 7 英寸全彩色觸摸屏顯示器，具備自動量程電壓和電流表，以及多項附加功能。
儀表保護模式可繞過雜散電容電流，實現對高壓測試樣品泄漏電流的*測量。高壓部分采用特殊設計的油浸式高壓變壓器，配備安裝在堅固鋼基座上的隔離圓柱形外殼。高壓輸出端裝有無電暈鋁屏蔽電極。高品質的設計與制造是 6CP 和 6CB 系列實現*局部放電性能的關鍵。
系統出廠時已配備所有電源和互連電纜，開箱即可使用。簡單的安裝流程讓設備在數分鐘內即可投入測試。堅固的結構、可靠的性能以及長期質保服務，使 6CP 和 6CB 系列成為高壓測試需求的理想選擇。
6CP 型號 —— 設計與安全特性
主電源斷路器開關（帶指示燈）
外部報*電路接口，可連接閃光燈等安全裝置
高壓啟停按鈕（帶指示燈）
緊急停止按鈕（帶鎖定功能）
輸出電壓手動控制
零電壓啟動聯鎖
外部聯鎖接口
過載電路，可在額定電流的 10% 至 110% 之間調節
輸出過載指示燈（帶復位按鈕）
所有儀表和繼電器均配備快慢速瞬態保護
數字液晶多量程儀表
帶聲音報*的數字計時器
*電流測量的保護模式
6CB 型號 —— 設計與安全特性
主電源斷路器開關
外部報*電路接口，可連接閃光燈等安全裝置
高壓啟停按鈕（帶指示燈）
緊急停止按鈕（帶鎖定功能）
自動電壓控制或通過無級旋鈕實現手動電壓控制
USB 接口，可通過 U 盤進行數據采集
支持通過電腦進行 WiFi 控制（需選配軟件）
電壓和電流自動量程儀表
7 英寸全彩色觸摸屏顯示器
人機界面（HMI）顯示計量數據、各類控制選項和系統信息
擊穿記憶電壓表
*高電壓記憶電壓表
持續時間計時器和停留計時器
零電壓啟動聯鎖
可調電壓上升速率（伏 / 秒）
可調過流跳閘點
輸出過載指示（帶復位功能）
6CB/6CP系列交流介電測試裝置測試應用
適用于各類電氣設備的介電測試
選配件
閃光燈（固定式或獨立式）
伸縮式支架固定式閃光燈
帶安全電路、磁性底座的閃光燈
紅綠指示燈（折疊底座、安全電路、緊急停止按鈕、20 英尺電纜）
安全腳踏開關（帶 20 英尺（6 米）導線）
安全手動開關（帶 10 英尺（3 米）導線）
局部放電測試認證
ISO17025 校準（僅適用于 “B” 型號）
電腦連接 Windows 軟件
接地棒
30 千伏和 50 千伏型號專用手推車
重型手推車升級套件
鋁制變壓器外殼
高壓罐升降套件
標準配件
用戶手冊
校準證書
環境工作條件
溫度：10-40℃，室內 / 室外晴好天氣使用
濕度：＜95%（無凝結）
海拔：＜3300 英尺（1000 米）
6CB/6CP系列交流介電測試裝置規格
| 型號 | 輸入?yún)?shù) | 輸出參數（兩種規格） | 工作周期 | 特性 |
|---|---|---|---|---|
| 6CP 或 6CB 30/15-3 | 110-120 伏，16 安；220-240 伏，8 安；50/60 赫茲 |
1. 電壓 / 電流：≈0-30 千伏，100 毫安
2. 電壓 / 電流：≈0-15 千伏，200 毫安
|
1. 5 分鐘工作 / 15 分鐘休息：3 千伏安
2. 15 分鐘工作 / 1 小時休息：2 千伏安
3. 1 小時工作 / 1 小時休息：1.5 千伏安
|
1. 局部放電水平＜10 皮庫（可選配*高 100 千伏型號，局部放電水平＜3 皮庫）
2. 計量精度：讀數的 0.8%+ 量程的 0.2%
3. 電壓表量程：0-15/30 千伏
4. 電流表量程：0-200 微安 / 2 毫安 / 20 毫安 / 200 毫安
5. 補償：50% 感性無功
6. 66% 感性 + 可選容性預載
|
| 6CP 或 6CB 50/10-3 | 110-120 伏，16 安；220-240 伏，8 安；50/60 赫茲 |
1. 電壓 / 電流：≈0-50 千伏，60 毫安
2. 電壓 / 電流：≈0-10 千伏，300 毫安
|
1. 5 分鐘工作 / 15 分鐘休息：3 千伏安
2. 15 分鐘工作 / 1 小時休息：2 千伏安
3. 1 小時工作 / 1 小時休息：1.5 千伏安
|
1. 局部放電水平＜10 皮庫（可選配*高 100 千伏型號，局部放電水平＜3 皮庫）
2. 計量精度：讀數的 0.8%+ 量程的 0.2%
3. 電壓表量程：0-10/50 千伏
4. 電流表量程：0-200 微安 / 2 毫安 / 20 毫安 / 300 毫安
5. 補償：50% 感性無功
6. 66% 感性 + 可選容性預載
|
| 6CP 或 6CB 100/50-7.5 | 110-120 伏，30 安；220-240 伏，15 安；50/60 赫茲 |
1. 電壓 / 電流：≈0-100 千伏，75 毫安
2. 電壓 / 電流：≈0-50 千伏，150 毫安
|
1. 5 分鐘工作 / 15 分鐘休息：7.5 千伏安
2. 15 分鐘工作 / 1 小時休息：5 千伏安
3. 1 小時工作 / 1 小時休息：3 千伏安
|
1. 局部放電水平＜10 皮庫（可選配*高 100 千伏型號，局部放電水平＜3 皮庫）
2. 計量精度：讀數的 0.8%+ 量程的 0.2%
3. 電壓表量程：0-50/100 千伏
4. 電流表量程：0-200 微安 / 2 毫安 / 20 毫安 / 200 毫安
5. 補償：50% 感性無功
6. 66% 感性 + 可選容性預載
|
| 6CP 或 6CB 120/60-7.5 | 110-120 伏，30 安；220-240 伏，15 安；50/60 赫茲 |
1. 電壓 / 電流：≈0-120 千伏，62.5 毫安
2. 電壓 / 電流：≈0-60 千伏，125 毫安
|
1. 5 分鐘工作 / 15 分鐘休息：7.5 千伏安
2. 15 分鐘工作 / 1 小時休息：5 千伏安
3. 1 小時工作 / 1 小時休息：3 千伏安
|
1. 局部放電水平＜10 皮庫（可選配*高 100 千伏型號，局部放電水平＜3 皮庫）
2. 計量精度：讀數的 0.8%+ 量程的 0.2%
3. 電壓表量程：0-60/120 千伏
4. 電流表量程：0-200 微安 / 2 毫安 / 20 毫安 / 200 毫安
5. 補償：50% 感性無功
6. 66% 感性 + 可選容性預載
|
| 6CP 或 6CB 100/50-10 | 220-240 伏，30 安；50/60 赫茲 |
1. 電壓 / 電流：≈0-100 千伏，100 毫安
2. 電壓 / 電流：≈0-50 千伏，200 毫安
|
1. 5 分鐘工作 / 15 分鐘休息：10 千伏安
2. 15 分鐘工作 / 1 小時休息：7.5 千伏安
3. 1 小時工作 / 1 小時休息：5 千伏安
|
1. 局部放電水平＜10 皮庫（可選配*高 100 千伏型號，局部放電水平＜3 皮庫）
2. 計量精度：讀數的 0.8%+ 量程的 0.2%
3. 電壓表量程：0-50/100 千伏
4. 電流表量程：0-200 微安 / 2 毫安 / 20 毫安 / 200 毫安
5. 補償：50% 感性無功
6. 66% 感性 + 可選容性預載
|
| 6CP 或 6CB 120/60-10 | 220-240 伏，30 安；50/60 赫茲 |
1. 電壓 / 電流：≈0-120 千伏，83 毫安
2. 電壓 / 電流：≈0-60 千伏，166 毫安
|
1. 5 分鐘工作 / 15 分鐘休息：10 千伏安
2. 15 分鐘工作 / 1 小時休息：7.5 千伏安
3. 1 小時工作 / 1 小時休息：5 千伏安
|
1. 局部放電水平＜10 皮庫（可選配*高 100 千伏型號，局部放電水平＜3 皮庫）
2. 計量精度：讀數的 0.8%+ 量程的 0.2%
3. 電壓表量程：0-60/120 千伏
4. 電流表量程：0-200 微安 / 2 毫安 / 20 毫安 / 200 毫安
5. 補償：50% 感性無功
6. 66% 感性 + 可選容性預載
|
| 6CP 或 6CB 200/100-10 | 220-240 伏，25 安；50/60 赫茲 |
1. 電壓 / 電流：≈0-200 千伏，50 毫安
2. 電壓 / 電流：≈0-100 千伏，100 毫安
|
1. 5 分鐘工作 / 15 分鐘休息：10 千伏安
2. 15 分鐘工作 / 1 小時休息：7.5 千伏安
3. 1 小時工作 / 1 小時休息：5 千伏安
|
1. 局部放電水平＜10 皮庫（可選配*高 100 千伏型號，局部放電水平＜3 皮庫）
2. 計量精度：讀數的 0.8%+ 量程的 0.2%
3. 電壓表量程：0-100/200 千伏
4. 電流表量程：0-200 微安 / 2 毫安 / 20 毫安 / 200 毫安
5. 補償：50% 感性無功
6. 66% 感性 + 可選容性預載
|
| 型號 | 電源互連電纜 | 儀表互連電纜 | 接地線 | 分壓返回儀表電纜 | 并聯電纜 |
|---|---|---|---|---|---|
| 6CP 或 6CB 30/15-3 | 10 英尺（3048 毫米） | 10 英尺（3048 毫米） | 10 英尺（3048 毫米） | 10 英尺（3048 毫米） | 無 |
| 6CP 或 6CB 50/10-3 | 10 英尺（3048 毫米） | 20 英尺（6096 毫米） | 10 英尺（3048 毫米） | 無 | 無 |
| 6CP 或 6CB 100/50-7.5 | 30 英尺（9144 毫米） | 20 英尺（6096 毫米） | 2 根，每根 20 英尺（6096 毫米） | 20 英尺（6096 毫米） | 10 英尺（3048 毫米） |
| 6CP 或 6CB 120/60-7.5 | 20 英尺（6096 毫米） | 無 | 3 根，每根 30 英尺（9144 毫米） | 無 | 無 |
| 6CP 或 6CB 100/50-10 | 無 | 無 | 無 | 10 英尺（3048 毫米） | 無 |
| 6CP 或 6CB 120/60-10 | 無 | 無 | 無 | 無 | 無 |
| 6CP 或 6CB 200/100-10 | 無 | 無 | 無 | 30 英尺（9144 毫米） | 無 |
| 型號 | 控制單元 | 高壓罐 | 電纜重量 | 設備總重量 |
|---|---|---|---|---|
| 6CP 或 6CB 30/15-3 |
尺寸（長 × 寬 × 高）：16.5 英寸（419 毫米）×15.25 英寸（388 毫米）×11.25 英寸（286 毫米）
重量：61 磅（28 千克）
|
尺寸（長 × 寬 × 高）：21.25 英寸（540 毫米）×16.75 英寸（426 毫米）×13.75 英寸（349 毫米）
重量：6CP：30 磅（14 千克）/6CB：34 磅（15 千克）
|
6 磅（3 千克） | 114 磅（52 千克） |
| 6CP 或 6CB 50/10-3 |
尺寸（長 × 寬 × 高）：16.5 英寸（419 毫米）×15.25 英寸（388 毫米）×11.25 英寸（286 毫米）
重量：70 磅（32 千克）
|
尺寸（長 × 寬 × 高）：21.25 英寸（540 毫米）×16.75 英寸（426 毫米）×13.75 英寸（349 毫米）
重量：6CP：52 磅（24 千克）/6CB：56 磅（25 千克）
|
20 磅（9 千克） | 120 磅（55 千克） |
| 6CP 或 6CB 100/50-7.5 |
尺寸（長 × 寬 × 高）：19 英寸（483 毫米）×19 英寸（483 毫米）×30 英寸（762 毫米）
重量：6CP：63 磅（29 千克）/6CB：67 磅（30 千克）
|
重量：222 磅（101 千克） | 30 磅（14 千克） | 315 磅（143 千克） |
| 6CP 或 6CB 120/60-7.5 |
尺寸（長 × 寬 × 高）：19 英寸（483 毫米）×19 英寸（483 毫米）×30 英寸（762 毫米）
重量：6CP：63 磅（29 千克）/6CB：67 磅（30 千克）
|
重量：240 磅（109 千克） | 無數據 | 392 磅（178 千克） |
| 6CP 或 6CB 100/50-10 |
尺寸（長 × 寬 × 高）：22.5 英寸（572 毫米）×29.25 英寸（743 毫米）×50 英寸（1270 毫米）
重量：無數據
|
重量：255 磅（116 千克） | 無數據 | 447 磅（203 千克） |
| 6CP 或 6CB 120/60-10 |
尺寸（長 × 寬 × 高）：22.5 英寸（572 毫米）×29.25 英寸（743 毫米）×50 英寸（1270 毫米）
重量：無數據
|
重量：無數據 | 無數據 | 447 磅（203 千克） |
| 6CP 或 6CB 200/100-10 |
尺寸（長 × 寬 × 高）：無數據
重量：無數據
|
重量：無數據 | 無數據 | 660 磅（300 千克） |
