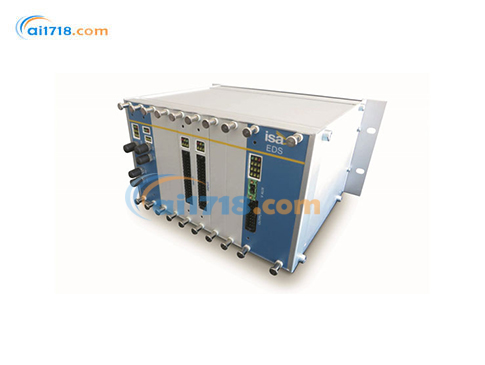

意大利ISA EDS高壓變電站在線診斷系統由愛儀器儀表網代理，本產品是高壓變電站設備在線診斷系統專家?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

EDS高壓變電站在線診斷系統產品簡介：
?EDS高壓變電站在線診斷系統易于安裝，配置后即可連續運行
?EDS高壓變電站在線診斷系統單元旨在在極端天氣條件下正常運行，并且在變電站的正常運行中會遇到電氣干擾

EDS高壓變電站在線診斷系統產品特點：
?室外安裝的模塊的防護等級為IP 65，可在擴展的溫度范圍內（從-40°C到+ 85°C）工作
?自診斷功能可連續跟蹤EDS的狀況并在系統中檢測到異常時發出*報
?通過對關鍵參數的連續監控，EDS可以在早期發現故障，并發出優先*報，傳達異常情況并指導維護決策。

EDS高壓變電站在線診斷系統使用范圍：
?高壓和中壓斷路器
?電流電壓互感器
?高壓電涌放電器（MOV's）
?電力變壓器
?GIS-氣體絕緣開關設備

EDS 2 專家診斷系統 —— 變電站資產整體狀態監測

• 整體狀態診斷系統旨在監測變電站的主要資產，包括電流互感器、電壓互感器、電力變壓器、斷路器、避雷器和氣體絕緣金屬封閉開關設備（GIS）。
• 該裝置完全可配置，可用作中央單元、遠程單元或從單元。
• EDS 軟件提供了一個簡單易用的界面，用于采集和分析數據。
• 它是一個可靠且準確的系統，用于執行 “基于狀態的維護方法”。
• 針對電力變壓器（TP）有兩種主要配置：標準配置和*配置。
• 易于安裝且無侵入性，也適用于現有變電站，因?yàn)樗梢愿鶕?jù)變電站的布局進行定制。
• 有專門用于電流互感器（CT）、電壓互感器（VT）、斷路器（CB）、氣體絕緣金屬封閉開關設備（GIS）、避雷器（SA）的設備，并且可以通過光纖環與其他設備連接。
• 它可以連接到現有的數據采集系統中，或者借助專門的網絡應用程序作為獨立設備使用。

引言

與時俱進的企業正從 “基于常規的維護方法” 轉向 “在線狀態監測”，以優化其網絡和變電站的效率。整體在線狀態監測可以通過延長產品的使用壽命和可靠性、降低維護成本、預防突發故障、降低故障風險、分散資產更換成本以及*小化資產停機時間來優化性能。

EDS（專家診斷系統）是一種整體狀態監測系統，它將變電站所有相關資產的實時狀態集成到一個系統中。EDS 根據每個配電、輸電或發電應用的要求，在一個解決方案中實現對多種資產的監測，這些資產包括斷路器（空氣絕緣開關設備 AIS 或氣體絕緣金屬封閉開關設備 GIS）、電流互感器、電壓互感器、電力變壓器（套管、分接開關、油箱、冷卻系統、油中溶解氣體分析 DGA、*報等）、避雷器、電池和其他輔助資產等。局部放電監測可作為補充需求集成到方案中。

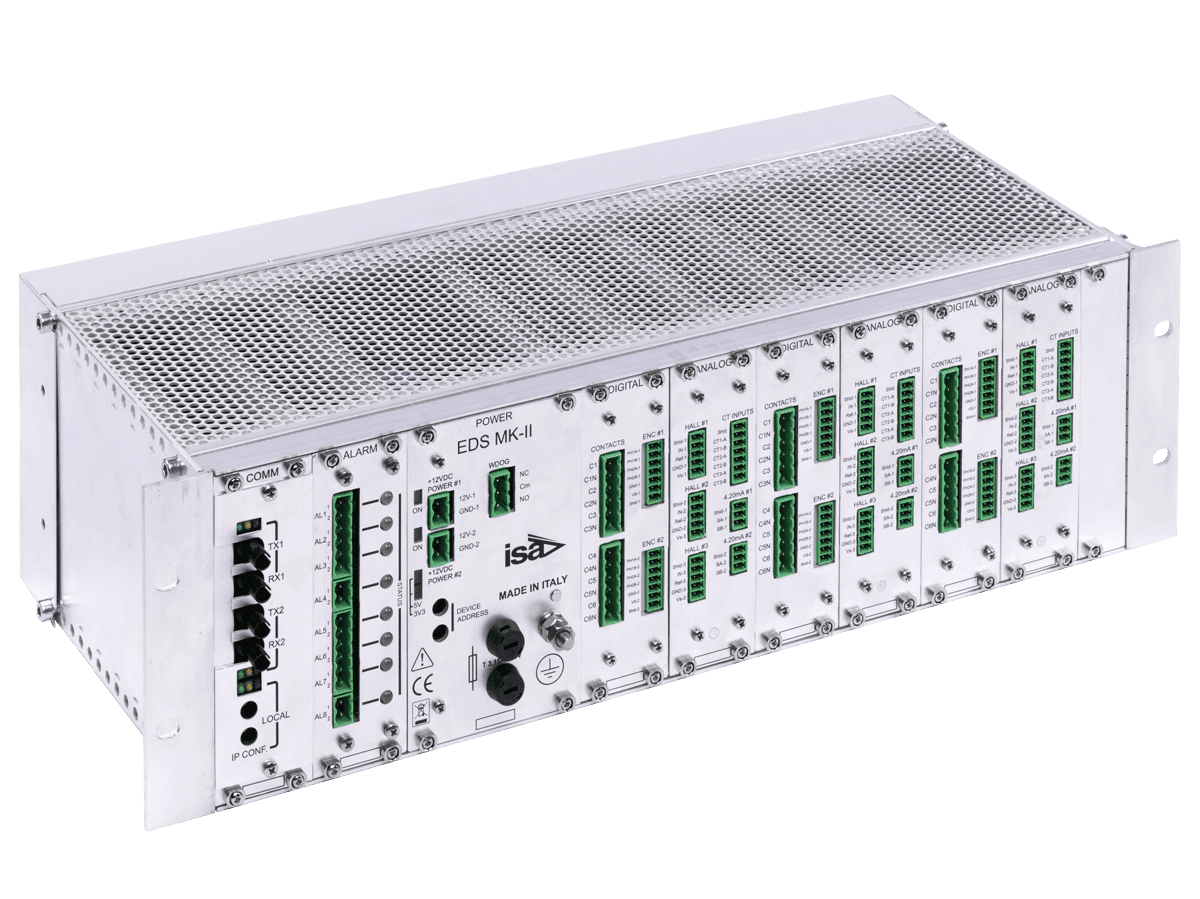

EDS 前面板

EDS 可以同時監測以下設備的狀態：

斷路器

• 輔助觸點開合時間
• 輔助觸點彈跳次數
• 滅弧時間：
• 分合閘線圈電流曲線
• 機構動作時間
• 線圈連續性
• 直流電池電壓

氣體絕緣金屬封閉開關設備

• SF6 密度及趨勢
• SF6 溫度
• 輔助觸點開合時間
• 滅弧時間：
• 分合閘電流曲線
• 線圈連續性
• 輔助電壓

電力變壓器

• 變壓器運行時間
• 變壓器熱老化程度
• 繞組溫度
• 冷卻系統診斷
• 油中溶解氣體分析（單一或多種氣體）
• 絕緣油中的水分
• 二進制事件
• 套管監測
• 分接開關（狀態、有載分接開關 OLTC 等）

CT 變壓器

• SF6 密度及趨勢
• SF6 溫度

VTC 變壓器

• 精度
• 觸點

避雷器

• 三次諧波電流
• 真有效值電流值
• 總電流流量
• 放電計數器

MV 開關柜

• 分合閘操作情況
• 操作次數
• SF6 氣體密度及趨勢
• SF6 溫度

系統描述

EDS 狀態監測系統由多個單元組成，每個單元都有專門的電子板和傳感器來進行所需的測量。這些單元通過雙向光纖環連接在一起。高壓環通常與中壓環分開。

中央單元通過光纖收集其他狀態監測單元處理的所有數據。在許多情況下，其中一個遠程單元也可以被參數化為中央單元，在這種情況下它具有雙重功能：既是遠程單元又是中央單元。系統的配置也可以通過使用與遠程單元相連的從單元來進行調整。

中央單元

• 數據整理與計算

用于監測的遠程單元

• 斷路器（AIS/GIS）
• 避雷器
• 電力變壓器
• CT 和 VT
• MV 開關柜

EDS 狀態監測軟件

中央單元

監測系統的中央單元是將來自所有資產的信號傳送到單個診斷模塊的單元。中央單元包括：電源和以太網交換機、用于避免干擾的光纖數據采集、帶有并行電子設備以確保可靠數據質量的輸入通道、進行數據分析并生成專用*報、通過 Web 人機界面（HMI）訪問數據或使用 IEC 60870 - 5 - 101 或 104 協議訪問數據。

中央單元對安裝的或由第三方外部提供的所有傳感器的數據進行處理和存儲。它可以安裝在變電站內更合適的現有機柜中，也可以安裝在專用機柜中。

中央單元配備有 PC 卡和微處理器，用于計算來自安裝在每個資產中的其他單元的所有原始數據。電子卡還用于存儲數據，提供時間同步并通過協議進行通信。此外，它還設計有 Web 用戶界面，以便與變電站網絡進行通信。

主要特點如下：

• 供電電壓：標稱 110V CC；電壓范圍為 93.5 至 121V CC
• 功耗：約 50W
• 通信：以太網端口，采用 TCP/IP 協議，用于監測系統的配置，以及一般用于系統自身的維護和查詢
• 輸入連接：通過夾子連接
• 輸出連接：通過 ST 型多模 62.5/125 微米光纖連接器連接
• 故障信號：內部電源故障，通過光纖傳輸
• 重量：約 2kg
• 室內安裝：面板尺寸可能會根據系統選擇而有所不同。尺寸：3U x 14” 或 19” 機架模塊 - IP 20。
• 室外安裝：用于外部應用的鍍鋅鋼機柜，IP 54 防護等級。尺寸：400x500x350mm?？蛇x擇提供不銹鋼版本的機柜。

注：定制內容根據客戶要求和變電站布局而定。

技術規范

電力變壓器監測單元

通過使用傳感器和診斷功能，EDS 電力變壓器單元有助于提前檢測電力變壓器所有主要部件的潛在故障，避免破壞性停機的風險。它還允許操作人員在不加速變壓器老化的情況下，使電力變壓器在*大功率負載下運行。

EDS 電力變壓器單元功能（在*選項中）包括對多個子功能的狀態監測：變壓器運行狀態、溫度監測、冷卻監測、油中溶解氣體分析（）、油中水分、分接開關狀態、套管監測（）、局部放電（*）。

監測模塊安裝在每個被監測子系統附近，可安裝在其自身機柜或現有機柜中，設計用于室內和室外安裝。

EDS 電力變壓器監測系統采集以下數據：

• 高壓側負載電流
• 高壓側過電流和短路電流
• 頂層油溫
• 油中氣體含量
• 油的相對濕度（水含量百分比）
• 高壓套管運行電壓
• 套管電容
• 環境溫度
• 每個風扇和泵的電路狀態
• 分接開關位置
• 分接開關電機驅動的有功功率消耗

電力變壓器狀態監測系統有兩種主要配置，具有不同的功能：基本配置和*配置。

基本配置

*配置

熱監測

該單元可定制監測以下特性：

• 底層油溫
• 熱點溫度（符合 IEC 60354 標準）
• 頂層油溫
• 室外溫度 - 陽光照射溫度
• 室外溫度 - 環境溫度

可定制多種*報：

• 頂層油溫過高
• 頂層油溫過高（嚴重）
• 繞組熱點溫度過高
• 繞組熱點溫度過高（嚴重）

冷卻監測模型

該單元可定制顯示冷卻器組的狀態。不同顏色的符號代表不同的旋轉狀態（啟動 / 停止）。還會顯示運行小時數和熱阻。

• 風扇和泵的運行時間
• 冷卻效率（熱阻）

老化模型

計算基于*熱繞組中的熱點溫度。老化計算根據 IEC 60076 - 7 標準針對非熱升級紙進行。預期使用壽命僅作參考。

分接開關模型（*）

該單元可定制用于監測分接開關。監測的特性包括：

• 分接開關位置（上次和當前）
• 分接開關上次操作
• 分接開關切換操作次數
• 分接開關切換負載電流總和
• 切換操作期間的分流器切換電流
• 分接開關至檢修前的操作次數
• 電機驅動的功率消耗
• 涌流時間
• 切換時間
• 1、2 和 3 扇區的*大功耗
• 主觸點的接觸侵蝕（磨損）
• 輔助觸點的接觸侵蝕（磨損）

可根據現有子系統配置設置多種*報。

電力變壓器中的油中溶解氣體分析（DGA）（*）

EDS 電力變壓器監測單元可配置為從油中溶解氣體分析系統收集數據?；具x項有一個用于電力變壓器 1 個油中溶解氣體分析測量（4 - 20mA）的專用輸入，通常監測氫氣。*選項通過 RS485 連接器管理電力變壓器上多達 8 個油中溶解氣體分析測量，并通過 2 個數字輸入用于套管中的油中溶解氣體分析。在該選項中，這些輸入也用于濕度測量。

油中溶解氣體分析系統根據要求并按照客戶規格提供。所有計算分析將集成在中央單元中，并顯示在 Web 人機界面上。

在安裝前，可根據客戶規格或油中溶解氣體分析制造商的說明，在 EDS 電力變壓器單元中設置和定制參考值和*報。

套管電容和介質損耗角正切測量（*）

套管電容和介質損耗角正切測量由一個標準單元中未包含的專用系統進行。該系統根據客戶規格按需提供。所有計算分析將集成在中央單元中，并顯示在 Web 人機界面上。

局部放電系統

局部放電系統是一個標準單元中未包含的專用系統。該系統根據客戶規格按需提供。局部放電系統將通過添加專用硬件集成到*選項中。

一般特性

• 室內安裝：3U x 14” 或 19” 機架模塊 - IP 20。面板尺寸可能會根據系統選擇而有所不同。
• 室外安裝：400x500x350mm - 用于外部應用的鍍鋅鋼機柜，IP 54 防護等級?？蛇x：不銹鋼機柜解決方案，IP 54 防護等級。面板尺寸可能會根據系統選擇而有所不同。

（*）注：來自這些設備的信號由集成在 EDS 內部的專用系統提供。

斷路器監測

這個遠程單元可以采用非侵入性解決方案安裝在外部機柜中，它包括以下功能：

• 輔助觸點監測
• SF6 氣體監測：密度、趨勢和溫度（可選）
• 監測并計算測量值

輔助觸點監測

輔助觸點監測電路：

• 輸入數量：16 個
• 監測輸入類型：濕觸點
• 輸入電壓：93.5 至 121V CC
• 閾值電壓：77V ± 5V
• 識別標準：如果一個輸入通過閾值的時間超過 200μs，則被確認為閉合
• 定時測量精度：±100μs
• 輸入電路隔離；耐壓 500V AC
• 輸入電路吸收電流：標稱 2mA
• 輸入阻抗：大于 20kΩ
• 如果測量電路的一個組件發生故障，輸入的*小阻抗為 10kΩ。由此產生的電流不會進一步損壞電路。

輔助觸點監測的一般特性：

• 供電電壓：標稱 110V CC；電壓范圍為 93.5 至 121V CC
• 功耗：約 10W
• 電源保護：在故障情況下，電源由 0.2A 保險絲保護
• 輸入連接：
  • 命令和斷路器觸點：通過夾子連接
  • SF6 氣體密度：通過夾子連接。
• 輸出連接：通過 ST 型多模 62.5/125 微米光纖連接器連接
• 故障信號：
  • SF6 傳感器電源故障；通過光纖傳輸。
  • 內部電源故障；通過光纖傳輸。
• 安裝：單元安裝在斷路器控制箱內
• 重量：約 2kg
• 尺寸：
  • 室內安裝：3U x 14” 或 19” 機架模塊 - IP 20。面板尺寸可能會根據系統選擇而有所不同。
  • 室外安裝：400x500x350mm - 用于外部應用的鍍鋅鋼機柜，IP 54 防護等級。可選：不銹鋼機柜解決方案，IP 54 防護等級。面板尺寸可能會根據系統選擇而有所不同。

SF6 氣體監測：密度、趨勢和溫度

對于氣體絕緣的斷路器，狀態監測系統必須配備氣體泄漏監測功能，以控制密度、趨勢和溫度。

SF6 氣體密度、趨勢和溫度監測電路：

• 輸入數量：3 個
• 傳感器類型：威卡（WIKA）GD - 10 密度計或同等產品
• 測量密度范圍：0 至 60kg/m3，或 30 至 60kg/m3
• 傳感器輸出：電源上的直流電流，便于監測電路測量，使用符合 CEI 20 - 22 標準的防火電纜，*大長度 20m
• 密度測量精度：測量值的 ±2% ± 滿量程的 2%

輔助觸點和 SF6 監測的一般特性：

• 供電電壓：標稱 110V CC；電壓范圍為 93.5 至 121V CC
• 功耗：10W
• 電源保護：在故障情況下，電源由 0.2A 保險絲保護
• 輸入連接：
  • 命令和斷路器觸點：通過夾子連接
  • SF6 氣體密度：通過夾子連接。
• 輸出連接：通過 ST 型多模 62.5/125 微米光纖連接器連接
• 故障信號：
  • SF6 傳感器電源故障；通過光纖傳輸
  • 內部電源故障；通過光纖傳輸。
• 安裝：單元安裝在斷路器控制箱內
• 重量：約 2kg
• 尺寸：
  • 室內安裝：3U x 14” 或 19” 機架模塊 - IP 20。面板尺寸可能會根據系統選擇而有所不同。
  • 室外安裝：400x500x350mm - 用于外部應用的鍍鋅鋼機柜，IP 54 防護等級。可選：不銹鋼機柜解決方案，IP 54 防護等級。面板尺寸可能會根據系統選擇而有所不同。

監測并計算

的值是滅弧時間的一個很好的指標，多年來所有數據的積分可以指示斷路器的剩余使用壽命。的測量由一個獨立的遠程單元進行。為了進行正確評估，還需要從 A/B 母線收集數據。

電流測量電路：

• 輸入數量：3 個
• 測量連接：放置在 CT 二次側的環形變壓器
• 環形變壓器特性：
  • 描述：樹脂涂層環形變壓器，可擰在底座上，帶有輸出連接器。
  • 內孔：直徑 12mm
  • 變比：1000//1
  • 一次電流：5A；浪涌電流 150A（30×）持續 1s，2×持續時間不限
  • 整體精度：變壓器、轉換器、有效值測量：測量值的 ±5% ± 量程的 2%

A/B 母線監測電路

• 輸入數量：2 個
• 監測輸入類型：濕觸點
• 輸入電壓：93.5 至 121V CC
• 閾值電壓：77V ± 5V
• 識別標準：如果一個輸入超過閾值的時間大于 200 微秒，則被確認為閉合狀態。
• 定時測量精度：±100 微秒
• 輸入電路隔離：耐壓 500V 交流
• 輸入電路吸收電流：標稱 2mA
• 輸入阻抗：大于 20 千歐
• 測量電路組件故障時：輸入的*小阻抗為 10 千歐，產生的電流不會進一步損壞電路。

I2T 的計算

該模塊從中央單元接收斷路器單元發出的實際分閘命令，此命令會指示該單元開始測量。

• 每相采樣頻率：1kHz。
• 在測量電流上，該模塊將執行以下計算功能：
  • 檢查電流是否高于預設閾值。
  • 通過對與設定的滅弧時間 Te（平均電弧時間）相對應的現象*后部分的電流值進行積分來計算 I2T。
• 計算得到的 I2T 值：會被傳輸?shù)街醒雴卧M(jìn)行進一步處理。當電流大于 15 倍額定電流（IN）時，I2T 測量的總誤差小于 10%。
• 模塊檢測并傳輸 A/B 母線選擇信號：該信號將被 MRE 系統用于監測電力變壓器（PT）。

監測 I2T 的一般特性

• 供電電壓：標稱 110V CC；電壓范圍 93.5 至 121V CC
• 功耗：5W
• 供電保護：出現故障時，由 0.1A 保險絲保護電源
• 輸入連接：通過連接器或夾子從變壓器接入
• 輸出連接：通過連接器連接到中央單元
• 故障信號：內部電源故障，通過光纖傳輸
• 安裝位置：單元安裝在線路開關柜內
• 尺寸：
  • 室內安裝：3U x 14” 或 19” 機架模塊 - IP 20。面板尺寸可能會因系統選擇而有所不同。
  • 室外安裝：400x500x250mm - 用于外部應用的鍍鋅鋼機柜，IP 54 防護等級?？蛇x：不銹鋼機柜解決方案，IP 54 防護等級。面板尺寸可能會因系統選擇而有所不同。
• 重量：約 2kg

避雷器監測單元

該模塊用于驗證安裝在高壓輸電線路上的金屬氧化物避雷器的放電效率，符合 IEC 60099 - 5 A1 ED. 1.0 標準第 6 節：運行中金屬氧化物避雷器的診斷指標（方法 B1）。監測是在避雷器運行時進行的，通過電流互感器分析接地連接中的放電電流。該電流通常在幾分之一毫安到幾毫安之間，其特點是三次諧波發生畸變，三次諧波的值可表明避雷器本身的老化程度。

電流測量

• 輸入數量：3 個
• 連接位置：在避雷器接地電纜上
• 測量變壓器特性：
  • 描述：樹脂涂層環形變壓器，帶輸出連接器
  • 變比：1000//1
  • 0.1mA 至 10mA 范圍內的變比誤差：5% 0.05μA
  • 內孔直徑：50mm
  • 連接方式：帶連接器
  • 連接電纜：屏蔽 5 芯，*長 10 米
• 對鉗形表測量的電流進行的測量項目：
  • 總電流的真有效值
  • 三次諧波的有效值
  • 將這些電壓進行數字轉換，以便通過光纖傳輸
  • 總電流測量范圍：19.99mA
  • 三次諧波測量范圍：1999μA
  • 三次諧波濾波器響應：50Hz 時小于 - 60dB；150Hz 時為 0dB；250Hz 及更高頻率時小于 - 20dB
  • 誤差：
    • 50Hz 有效值測量誤差：測量值的 ±5% ± 量程的 1%
    • 150Hz 有效值測量誤差：測量值的 ±10% ± 量程的 2%
  • 對外界場不敏感：在存在以下干擾的情況下：
    • 電場：<10 kV/m
    • 均勻磁場：<50 μT
    • 非均勻磁場：由距離電流互感器 50mm 處導體中 20A 電流產生的非均勻磁場，在 50Hz 時測量值*大為 2mA 有效值

避雷器遠程單元

• 放電次數測量
  • 輸入數量：3 個
  • 連接位置：在避雷器接地電纜上
  • 放電次數計數規則：如果電流值大于預設閾值（500A、2000A、5000A、>5000A ），則放電次數增加。
  • 電流脈沖幅度測量誤差：<30%

避雷器單元的一般特性

• 供電電壓：標稱 110V CC；電壓范圍 93.5 至 121V CC
• 功耗：約 5W
• 供電保護：出現故障時，由 0.1A 保險絲保護電源
• 輸入連接：通過連接器或夾子從變壓器和放電傳感器接入
• 輸出連接：通過 ST 型多模 62.5/125 微米光纖連接器連接
• 故障信號：內部電源故障，通過光纖傳輸
• 尺寸：
  • 室內安裝：3U x 14” 或 19” 機架模塊 - IP 20。面板尺寸可能會因系統選擇而有所不同。
  • 室外安裝：400x500x350mm - 用于外部應用的鍍鋅鋼機柜，IP 54 防護等級?？蛇x：不銹鋼機柜解決方案，IP 54 防護等級。面板尺寸可能會因系統選擇而有所不同。
• 重量：約 2kg（不含內部組件）

電壓互感器監測單元

該單元旨在*測量 VTC 二次電壓，并通過對比其他 VTC 二次側的值，突出變壓器自身運行中的異常情況。
每個模塊包括：

• 用于電壓測量的數字輸入：8 個或 16 個
• 采集微處理器電子板
• 光通信板，配有狀態指示燈
• 電源單元
• 調試期間用于本地控制和通信的 USB 連接器
• 2 個用于設置邏輯地址（1 至 154）的旋轉選擇器

CVT 模塊

• 電壓測量電路
  • 數字輸入數量：8 個或 16 個，光隔離
  • 連接位置：在 VTC 二次側，通過隔離變壓器連接
  • 輸入電壓范圍：93.5 至 121VDC，*大峰值 250VDC
  • 整體精度：變壓器、真有效值測量及轉換，65V ± 5V 時：
    • 溫度為 25°C 時：測量值的 ±0.1% ± 量程的 0.02%
    • 溫度范圍為 - 25°C 至 + 60°C 時：測量值的 ±0.5% ± 量程的 0.1%
    • 兩個溫度差小于 10°C 的單元之間的差值精度：測量值的 ±0.2% ± 量程的 0.04%
  • TVC 側連接器：符合 CEI EN 60947 - 7 - 1 和 60947 - 7 - 2 標準

VT 的一般特性

• 供電電壓：來自 VTC 二次側；電壓范圍 40.0 至 110V DC，容差 - 30%/+10%
• 負載：*大 30W
• 故障情況：如果測量電路中的某個組件發生故障，輸入的*小阻抗變?yōu)?1 千歐（PT 負載為 3.3VA）。后續電流不會進一步損壞電路。
• 輸入連接：通過連接器或夾子從變壓器接入
• 輸出連接：通過 ST 型多模 62.5/125 微米光纖連接器連接
• 故障信號：內部電源故障，通過光纖傳輸
• 尺寸：
  • 室內安裝：3U x 14” 或 19” 機架模塊 - IP 20。面板尺寸可能會因系統選擇而有所不同。
  • 室外安裝：400x500x350mm - 用于外部應用的鍍鋅鋼機柜，IP 54 防護等級?？蛇x：提供不銹鋼機柜，IP 54 防護等級。面板尺寸可能會因系統選擇而有所不同。
• 重量：約 2kg（不含內部組件）

電流互感器監測單元（SF6 氣體絕緣）

該單元包含三個用于測量 SF6 氣體密度的電路。

監測 SF6 氣體密度、趨勢和溫度的電路

• 輸入數量：3 個
• 傳感器類型：威卡（WIKA）GD - 10 密度計或同等產品
• 測量密度范圍：0 至 60kg/m3、15 至 45kg/m3 或 30 至 60kg/m3，具體取決于安裝的傳感器
• 傳感器輸出：電源上的直流電流，便于監測電路測量，使用符合 CEI 20 - 22 標準的防火電纜，*長 20 米
• 密度測量精度：測量值的 ±2% ± 滿量程的 2%

監測 SF6 氣體絕緣的一般特性

• 供電電壓：標稱 110V CC；電壓范圍 93.5 至 121V CC
• 功耗：10W
• 供電保護：出現故障時，由 0.2A 保險絲保護電源
• 輸入連接：通過夾子測量 SF6 氣體密度
• 輸出連接：通過 ST 型多模 62.5/125 微米光纖連接器連接
• 故障信號：
  • SF6 傳感器電源故障：通過光纖傳輸
  • 內部電源故障：通過光纖傳輸
• 尺寸：
  • 室內安裝：3U x 14” 或 19” 機架模塊 - IP 20。面板尺寸可能會因系統選擇而有所不同。
  • 室外安裝：400x500x350mm - 用于外部應用的鍍鋅鋼機柜，IP 54 防護等級?？蛇x：提供不銹鋼機柜，IP 54 防護等級。面板尺寸可能會因系統選擇而有所不同。
• 重量：約 2kg

MV 開關柜監測單元

MV 開關柜是變電站資產中*可靠的組件之一。持續監測可延長資產使用壽命并降低日常維護成本。在環境條件惡劣的地方，狀態監測可以提高這些系統的效率。這個遠程單元將狀態監測功能集成在一個機架單元內，可在系統運行時輕松安裝。線圈電流監測信號從專用 CT 采集，不會中斷已安裝的設備。

每個 EDS 單元*多可監測 10 個斷路器。數據在 PC 卡中收集、存儲和分析。系統通過并行電子輸入對測量數據進行雙重檢查。設置的 Web HMI 允許通過專用瀏覽器進行操作。該系統還可配備 IEC 60870 - 5 - 104 協議，以便與遠程控制中心（如 SCADA 系統）進行通信。系統通過雙向光纖電纜進行通信。如果是 SF6 氣體絕緣開關柜，該單元還可管理由專用 SF6 氣體傳感器提供的密度、趨勢和溫度數據。

為增加數字輸入數量，該單元可配置為主單元或從單元。

MV 開關柜狀態監測單元的主要特點

• 在單個診斷模塊中采集所有信號
• 單元和外圍設備尺寸緊湊
• 所有硬件集中在一個外殼內，包括電源和以太網交換機
• 采用光纖數據連接，避免干擾
• 輸入通道配備并行電子設備，確保數據質量可靠
• 進行數據分析并生成專用*報
• 在 Web HMI 上可視化采集的數據
• 使用 IEC 60870 - 5 - 104 協議訪問數據
• 終端用戶管理員可自由進行參數設置

MV 開關柜狀態監測單元的診斷功能

• 運行時間
• 分閘操作期間的 I2t
• 斷路器位置
• 操作計數器
• 故障電流總和
• 波形記錄與處理
• 輔助電壓監測
• 線圈連續性檢查
• SF6 密度監測

MV 開關柜狀態監測單元的一般特性

• 供電電壓：110V DC，容差 - 30%/+10%
• 負載：*大 30W
• 故障情況：如果測量電路中的某個組件發生故障，輸入的*小阻抗變?yōu)?1 千歐（PT 負載為 3.3VA）。后續電流不會進一步損壞電路。
• 輸入連接：通過連接器從開關柜接入
• 輸出連接：通過 ST 型多模 62.5/125 微米光纖連接器連接
• 故障信號：內部電源故障，通過光纖傳輸
• 安裝位置：單元組裝在斷路器中央控制箱內
• 重量：約 2kg

EDS 軟件與監測

EDS 軟件可根據客戶規格和安裝情況，檢查狀態監測下設備的狀態。它是一個 Web HMI 應用程序，可通過 ping 客戶定義的 IP 地址激活。

該軟件為用戶提供信息，以優化被監測資產的運行和計劃維護活動。軟件還提供有關資產狀態信息的自動報告。如果數值超出限制，系統會生成*報記錄并存儲在數據庫中。*報信號可選擇通過標準協議發送到控制室?；?Web 的應用程序可根據客戶需求進行定制。還可選擇通過 IEC 60870 - 5 - 104 等標準協議與 SCADA 系統進行通信。
