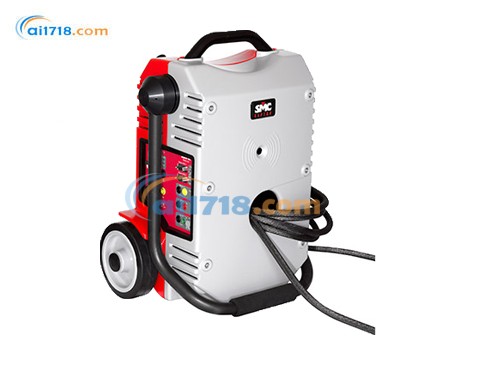

西班牙SMC RAPTOR SL初級測試電流增強器由愛儀器儀表網代理，本產品將額外的 5 kVA 功率從主電源輸入推到高電流直通次級，并將*大輸出電流增加到 15 kA。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

西班牙SMC RAPTOR SL初級測試電流增強器產品概述

Raptor 是一款智能測試系統，專為變電站調試和維護中的主要一次測試應用而設計，是現有設備的*解決方案。新一代的一次注入測試系統使一次測試更加簡單、快速和便捷。該系統由一個主機單元組成，*多可升級四個從機單元，從而增加系統的功率容量。用戶不受初始確定功率的限制。如果需要更多的功率，可以添加 Raptor 裝置，或者在不需要時將其留下。

Raptor 控制單元將所有測試配置和結果保存在自己的內存中，并允許使用它們，甚至可以導出為多種文件格式。Raptor 控制單元通過無線連接與主機連接，允許用戶在測試裝置靠近負載工作時留在方便的位置。

與傳統的基于調壓器的大型重型設備相比，Raptor 的設計比其前身小得多、輕得多，結合了基于 DSP 的革命性大電流生成技術和自動智能控制，是一款真正便攜的裝置，重量不到 35 公斤，能夠注入高達 15,000 安培的電流。

其他優勢包括：數據存儲和報告、配置輔助、通過互聯網進行軟件升級、簡化和減少測試時間、易于觸摸操作、*高測試精度。Raptor 電流計算器作為標準配置包含在 Raptor 控制單元中，也可以安裝在 Windows 設備上。這是一個簡單易用但功能強大的工具，允許用戶在離開辦公室之前快速確定 Raptor 配置以及成功完成特定大電流工作所需的*少電纜數量和類型。

除了易于運輸之外，裝置可以更靠近被測設備，從而減少電纜長度，并且由于新的環通概念，消除了中間連接，顯著減少了功率損耗。裝置中間有一個孔，用于穿過連接到負載的電纜，從而形成注入電路。

高效電源

Raptor 系統的現代高科技設計實現了*高水平的注入能力，包括功率和負載持續率，并且具有此類設備*的易用性。觸摸屏控制臺允許用戶全面監控和控制測試過程，包括結果存儲和測試配置工具。

Raptor 系統提供自動調節注入量，無論負載或電源如何變化都能保持穩定。電流輸出范圍根據應用隨時調整，利用 Raptor 主機單元中測量和控制功能集中的模塊化和多功能性，通過使用的匝數獨特地調整所需的電壓和電流。

RAPTOR SL測試模板

Raptor 控制單元中包含的默認測試模板和自動功能允許用戶只需選擇適當?shù)哪０?/ 功能即可開始測試。Raptor 還包括一個強大的測量部分，擴展了測試應用的數量。

Raptor 系統包括工廠配置的測試，只需選擇適當?shù)哪０宀㈤_(kāi)始測試即可自動執行大量*常見的測試。用戶還可以輕松創建或修改測試模板。

通用測試模板：適用于各種一次測試應用和快速測試的通用屏幕。
斷路器：低壓斷路器和開關的過電流測試，帶零電流檢測。
過電流繼電器：通過一次注入測量過電流繼電器的跳閘時間。
電流互感器（CT）：測試測量 CT 變比、比差、極性、相位偏移和負載。
羅果夫斯基 CT / 低功率 CT：羅果夫斯基互感器和低功率 CT 的 CT 變比、比差、相位偏移。
CT 負載：測試計算負載的阻抗、功率和功率因數。
CT 電壓法：通過注入電壓測試 CT 匝數比、比差和極性。
CT 磁化：自動測試顯示 CT 勵磁曲線、電壓膝點和勵磁電流。

RAPTOR SL獨特功能

zui小的尺寸和重量，出色的便攜性
采用數字技術的自動輸出調節
適用于大多數一次注入測試的多功能性
結合大電流和高電壓注入
通過紅外環通大電流技術即時組合單元
靈活的模塊化和適應性
由任何 Windows Wi-Fi 設備控制的現代、堅固和可升級的技術
結果存儲和報告
預定義的測試模板

RAPTOR SL應用領域

Raptor 系統的移動性、適應性、自動輸出調節、高科技、易用性和多功能性使其成為市場上適用于變電站和發電廠內外所有主要一次注入測試應用的*佳系統：

一次電流注入測試

一次注入測試對于調試和驗證保護方案至關重要。二次注入測試不能檢查系統中的所有組件，因?yàn)樗鼰o(wú)法提供整個保護裝置的狀況，例如 CT 是否具有正確的變比或極性，或者二次接線是否正確且可使用，并且它不能模擬運行中的工作條件。因此，一次注入測試是證明整個保護方案正確安裝和運行的*方法，Raptor 專門設計用于滿足所有一次測試需求。

Raptor 的可變輸出頻率通過頻率掃描擴展了一次測試診斷，提供不同于市電頻率的測試頻率，從而增強其電氣測試能力。一次測試涉及整個電路；檢查電流互感器的一次和二次繞組、繼電器、跳閘和報*電路、斷路器和所有接線。一次注入測試在二次注入測試之后進行，以確保問題*于涉及的 VT 和 CT、斷路器以及相關接線，保護方案中的所有其他設備已通過二次注入測試證明令人滿意。因此，它通常是調試和維護過程中或進行重大修改后執行的*后測試，也是故障查找的寶貴輔助手段。

繼電器測試

使用 Raptor，可以模擬一次故障以檢查保護繼電器是否正確動作；系統以 1 毫秒的分辨率測量和記錄跳閘時間。自動電流調節、預設電流注入、注入時間控制和測試結果存儲為用戶提供了*先進的保護繼電器一次測試工具。

斷路器測試

驗證整個保護方案還需要驗證帶電斷路器的跳閘，以及結合包括 IED 和斷路器跳閘時間的總跳閘時間進行斷路器操作時間分析。Raptor 的測量由于高信號和測量精度而提供可靠和可重復的結果。

電流、電壓和電力互感器測試

Raptor 系統具有許多先進功能 —— 例如強大的測量輸入，允許對 CT 進行全面檢查。通過幾秒鐘的測試，可以獲得以下結果：CT 的一次和二次之間的匝數比、相位（極性）以及負載（負載的阻抗、功率和功率因數）。它還可用于測試低功率和羅果夫斯基 CT，檢查 VT 的變比、相位和負載，以及檢查電力變壓器的變比、極性、短路阻抗和電抗損耗。測試模板還可用于 CT 磁化曲線，以圖形方式顯示曲線、膝點和勵磁電流。測試完成后，Raptor 還執行 CT 消磁過程。測試 CT 時，通常建議在不同的一次電流下測試比差和相位角。對于保護 CT，除了在其額定電流的 * 下測試變比外，還必須在 Raptor 系統允許的*高可能電流下測試變比。使用 Raptor HV 從機，還可以進行其他測試，例如耐壓測試和所有需要高達 2000V 高壓的各種變壓器相關測試。

開關設備測試

低壓開關設備和控制設備組件也需要大電流測試，以符合相關產品標準，無論是組件制造商還是用戶。Raptor 還適用于測試組件必須承受的額定短時電流，以及 MCB/MCCB/ACB 的跳閘時間性能，包括熱跳閘和短路跳閘。

重合器和分段器

通過大電流故障模擬，Raptor 執行自動測試，檢測和測量被測自動重合器的斷開和重合時間、操作次數和總清除時間。這些設備在配電網絡中越來越多地使用，測試、調試和維護策略變得必不可少。Raptor 的自動測試提供了一種簡單的方法來對這些重要設備進行功能測試。這包括在模擬故障條件下，保護繼電器和斷路器的操作，驗證重合器的操作次數和順序，直到鎖定。重合器的一次注入測試可以可靠地診斷重合器的狀態，并且比通過電子控制中的二次注入進行的測試更快、更容易，能夠檢查整個系統，包括斷路器、CT、繼電器、控制電纜和接線。Raptor 的小尺寸和輕重量便于現場測試重合器，即使是安裝在電線桿上的重合器，或者在投入使用之前，以及實驗室或工廠測試。Raptor 提供所需的高、準確和穩定的電流。還可以編程總測試時間以適應這些系統的不同重合時間。Raptor 還適用于執行分段器鎖定測試，通過向分段器脈沖電流來模擬重合器的上游操作，使分段器在操作之前經過其編程的電路中斷序列。

熱運行

由于 Raptor 基于放大器的大電流生成，它非常適合進行熱運行，在長期測試中保持電流注入穩定，并測量相應的時間。

極性測試

極性測試儀是一種輕便的手持配件，用于快速、簡單地驗證任何變壓器（CT、VT、PT 等）的一次側是否正確接線，因?yàn)?Raptor 會注入特殊的極化信號。這對于檢查遠程連接和 / 或難以訪問的連接的極性特別有用。

接地網測試

通過注入大電流并使用低電平電壓表進行測量，可以檢測接地網中是否存在任何不良或腐蝕的接觸。

階躍和接觸電壓測試

為了測量變電站和其他電氣設施中保護接地裝置的階躍和接觸電壓特性，必須通過接地電路注入調節電流，并測量?jī)蓚€(gè)測試點之間的電壓降。Raptor 中包含一個自動功能，借助可選的 S&T 套件進行此測量。此功能的另一個重要方面是可以在工頻或用戶選擇的其他頻率下運行，過濾掉結果中不需要的頻率。

功能更新

Raptor 系統不會過時，因?yàn)樗泄δ茉囟际强删幊痰摹MC 會根據市場需求為*終用戶提供免費的新更新和應用程序。此外，主機單元的設計允許通過未來的附加設備實現更多功能。

功能特點

主機單元功能

Raptor MS 是任何 Raptor 配置的主機單元。它為 Raptor - Control 提供連接，并且可以作為獨立設備用于不需要極高電流 / 功率的一次測試應用。添加從機單元時，MS 會通過紅外鏈路自動檢測它們，并在無需用戶干預的情況下調整系統參數：

調節后的高交流電流輸出：能夠無限期注入高達 3.8kA（3kVA）或在 3 秒內注入 9.5kA（2kVA）。與一個或多個從機單元組合時，可達 15kA。

調節后的交流輔助輸出：在電流模式下，能夠無限期注入高達 9A 或在 3 秒內注入 35A。在電壓模式下，能夠產生高達 200V AC 的電壓。

電壓表輸入：范圍：0.2、2、20 或 300Vac/dc（自動或手動）。內置相位角計。

電流表輸入：范圍：0.2、2 或 20Aac/dc（自動或手動）。內置相位角計。

低信號電壓表：范圍：30、300 或 3000 mVac/dc（自動或手動）。內置相位角計。

二進制輸入：電壓或干接點，可逆邏輯（NO、NC）和自動檢測。

LED 指示燈：監控過載、溫度、通信狀態、待機、數字輸入、電源輸出和電源。

IRDA 接口：通過無線方式將從機單元連接到主機。

電流從機單元功能

Raptor SL 具有環形繞組，當功率需求增加時，主機單元會通過復雜的注入控制單獨激活這些繞組，確保電流無縫流動和*佳工作負載分配。從機 Raptor 在視覺上與主機單元相同，但缺少測量部分、Raptor - Control 和輔助輸入 / 輸出面板。其任務是向大電流穿通二次側提供額外的 5kVA 功率。*多可以添加四個從機，總注入功率為 23kVA，電流高達 15,000A。主機單元通過紅外通信檢測從機的存在，因此無需額外的控制或電源互連。用戶只需將電流電纜穿過整個組件，并像使用單個設備一樣使用它，對用戶完全透明。作為穿通二次技術的額外好處，用戶可以通過在整個系統周圍多繞一圈電流導體來輕松倍增合規電壓。

特點

兩個用戶可選輸出范圍：0-1000 VAC 和 0-2000 VAC。

通過擴展端口由 Raptor 主機供電。

通過通用 Raptor 主機的 Raptor 控制進行控制。

應用

CT、VT 和 PT 耐壓測試。

CT 和 VT 勵磁電流測量，膝點。

VT 和 PT 變比測量。

VT 二次繞組極性測試。

測試電壓傳感器和轉換器。

集成測試電壓和電流測量。

階躍和接觸電壓測量。

支持附加測試模板。

可聽安全蜂鳴器。

可拆卸旋轉*告燈和緊急停止按鈕。

出色的 Raptor 風格便攜性。

Raptor 極性測試儀

極性測試儀是一種輕便的手持配件，用于快速、簡單地檢查三相裝置的接線是否正確，而 Raptor 會向任何變壓器（CT、VT、PT 等）的一次側注入特殊的極化信號。這對于檢查遠程位置和 / 或難以到達的位置的極性特別有用。

單個 CT 向安裝在開關柜面板中的多個設備（保護繼電器、儀表等）提供二次電流，這些設備相對遠離 CT 本身。二次電流對各種設備的極性一致性對于確保二次方案的正確運行至關重要；因此，在調試和 / 或維護過程中必須始終檢查此極性。傳統上，此任務是使用相位角計結合注入電流來完成的，注入電流可以是一次或二次電流，并且需要很長時間，因?yàn)閮x表需要非常小心地連接以避免解釋錯誤。

應用

極性測試儀使這項任務變得非常容易、直接和高效，因?yàn)樗?jié)省了大量時間并減少了連接錯誤。SMC Raptor 一次注入器注入特殊的測試電流波形，極性測試儀能夠立即確定每個設備的極性是否正確。操作員只需在電路中注入測試電流，然后在檢查每個連接的設備的極性時移動。

RaptorSync

每次測試后，用戶可以自動將測試結果和測試參數保存在 Raptor 控制應用程序中，并以通用報告名稱分組。存儲的測試包括注入水平、測量時間、配置在屏幕上顯示的測量值以及所有一般調整；報告可以通過菜單的 “報告” 選項卡輕松訪問和管理。用戶還可以根據需要保存帶有注釋的測試，并創建任意數量的報告。

測試報告的后續查看、打印和編輯通過 Raptor 控制應用程序本身進行，該應用程序是任何系統的標準配置。Raptor 控制程序允許導入、查看和保存所有報告，并將任何列出的測試報告導出為標準 pdf、Excel 或 HTML 格式，以便進一步處理和編輯（例如 Word）。
