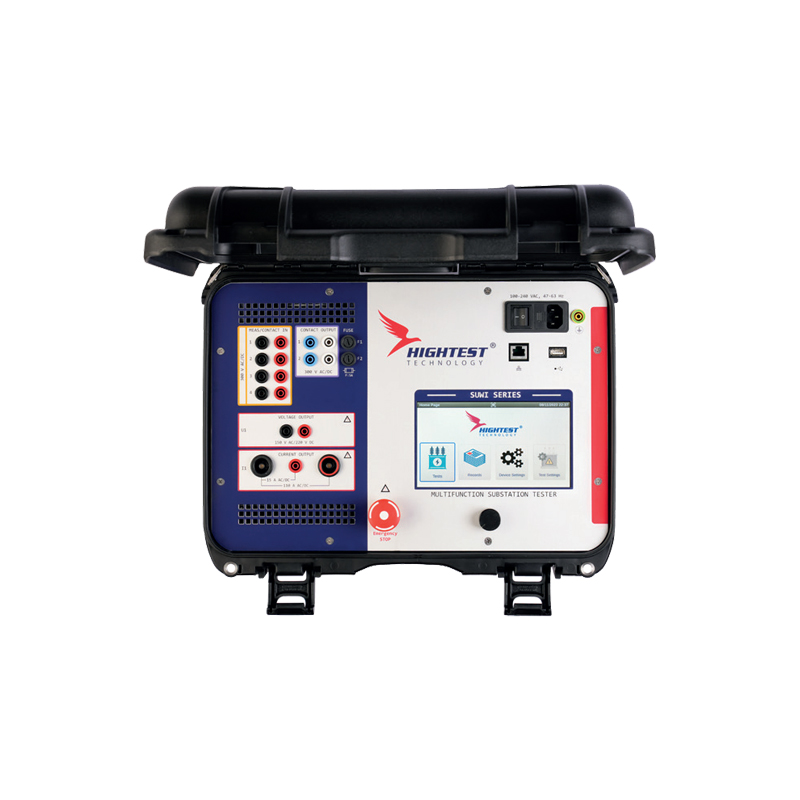

英國HIGHTEST　SUWI-120多功能變電站測試儀

型號：SUWI-120多功能變電站測試儀

品牌：英國HIGHTEST

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

英國HIGHTEST

HighTest Technology Ltd. 是一家生產高精度測試設備的領先制造公司。主要專注于變壓器測試系統的開發、制造和營銷。我們在高端測試設備的開發和生產領域擁有多年的經驗?？蛻魸M意是我們的座右銘。我們向全球變壓器制造商、電力公司、總承包商和服務公司提供測試設備。我...[查看更多]

瀏覽過此產品的用戶最終購買了

英國HIGHTEST SUWI-120多功能變電站測試儀由愛儀器儀表網代理，本產品是一款多功能測試儀器，專為檢測變電站內電力與控制設備性能而精心設計。該儀器可執行多項關鍵測試，包括繼電器時序*測試、變壓器變比測定、斷路器接觸電阻與時序檢測，以及微型斷路器（MCB）檢測等其他重要功能。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

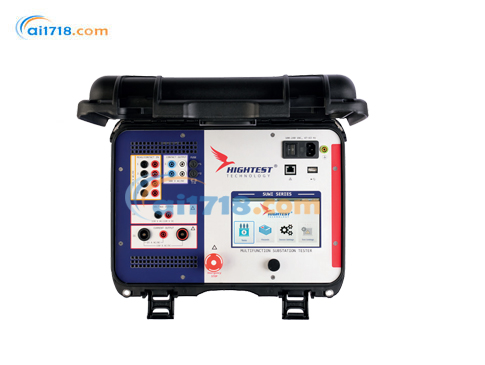

英國HIGHTEST SUWI-120多功能變電站測試儀產品簡介

SUWI-120 系列是一款多功能測試儀器，專為檢測變電站內電力與控制設備性能而精心設計。
該儀器可執行多項關鍵測試，包括繼電器時序*測試、變壓器變比測定、斷路器接觸電阻與時序檢測，以及微型斷路器（MCB）檢測等其他重要功能。這款全能型變電站測試設備得名 SUWI，源于我們將其視作變電站精靈（Substation Wizard）。
繼電器時序測試
SUWI 裝置可自動測試過流、過壓、方向過流繼電器及頻率控制繼電器。
交流輸出電流：*大110A（可調）
直流輸出電流：*大120A（可調）
交流輸出電壓：*大150V（可調）
直流輸出電壓：*大220V（可調）
配備4 個通用輸入模塊
變比測試
本儀器依據 ANSI/IEEE C57.12.90 標準中的性能測試要求，在0.8~10000變比范圍內實現 **0.08%** 的測量精度。
SUWI 還可測量相角與極性，并能輸出1V、4V、10V、40V、100V交流測試電壓，方便完成電流互感器、電壓互感器及電力變壓器的變比測量。
接觸電阻 / 低電阻測試
SUWI 輸出直流電流*大120A（可調），可便捷測量斷路器、分流器或隔離開關的接觸電阻。
測量范圍：*大5Ω
分辨率：0.01μΩ
斷路器時序測試
接觸時序測試用于判定斷路器觸頭性能是否符合出廠標準?？赏瑫r(shí)測量三相斷路器的分閘、合閘、分 - 合、合 - 分、分 - 合 - 分等動作時序。SUWI 可完成上述三相斷路器時序測試循環，并通過內部 / 外部觸發輸入完成線圈電流測量。
三相時序測試?接觸電阻測試時序測試?過流?過壓?方向?頻率繼電器電壓互感器變比測試?電流互感器變比測試

產品特點

一機多用，集成繼電保護、變比、回路電阻、斷路器時序全功能測試
大電流輸出，交直流*高 120A，低阻測試*到 0.01μΩ
高精度測量，變比精度 0.08%，時序精度 0.05%±0.1ms
三相同步測試，支持?jǐn)嗦菲魅珓幼鲿r(shí)序自動檢測
工業級防護，IP67 防護，寬溫寬壓，現場穩定可靠
觸屏智能操作，帶存儲與通訊，數據一鍵導出

應用場景

變電站繼電保護繼電器調試與校驗
電流 / 電壓互感器變比、極性、相角測試
高壓斷路器接觸電阻與動作時序檢測
隔離開關、分流器低電阻測量
電廠 / 變電站新建投運與檢修驗收
中高壓線路保護系統綜合測試

標準配置

5 根 5 米輸入線（紅）
5 根 5 米輸入線（黑）
2 根 3 米觸頭線（白）
2 根 3 米觸頭線（藍）
1 根 2.5 米電流線（紅）
1 根 2.5 米電流線（黑）
電源線、接地線、USB 線、以太網線、U 盤
說明書（電子版）、DMP 軟件、線纜包

英國HIGHTEST SUWI-120多功能變電站測試儀技術參數

測量參數
繼電器時序測試（過流繼電器、過壓繼電器、方向過流繼電器、頻率控制繼電器）
變比測量、相角、極性、變比誤差（%）
接觸電阻 / 低電阻測試（斷路器接觸電阻、分流器電阻）
斷路器時序測試（三相斷路器時序測試；分、合、分 - 合、合 - 分、分 - 合 - 分時序；線圈電流測量；內 / 外觸發操作）
保護繼電器時序測試特性
電流輸出：交流*大110A（幅值與頻率可調）；直流*大120A
電壓輸出：交流*大150V（幅值與頻率可調）；直流*大220V
通用輸入模塊：4 路輸入模塊； Wet/Dry 接點；交直流電壓測量*大300V
變比測試特性
測量模式：CT 模式、PT 模式（單相及三相）
測試電壓：CT 模式：1V、4V；PT 模式：1V、4V、10V、40V、100V
變比范圍：0.8~10000
接觸電阻 / 低電阻測試特性
測量模式：靜態電阻測量
自動測試模式：支持
測試電流：直流*大120A
測量范圍：*大5Ω
斷路器時序測試特性
測量參數：觸頭時序（分、合、分 - 合、合 - 分、分 - 合 - 分）；線圈電流測量；內 / 外觸發操作
時序窗口：1s、10s、20s
時序精度：讀數的0.05% ± 0.1ms
觸頭檢測：支持
觸發輸入電壓：直流 / 交流峰值24~300V
斷路器啟動能力：20A，300V直流 / 交流峰值
啟動電流測量范圍：直流0~20A，5kHz
通用特性
電源：100~240V，47/63Hz
內置存儲：支持
通訊：USB 2.0/1.1 B 型口、以太網
上位機軟件：DMP 軟件
顯示屏：7 英寸 IPS 觸摸屏，分辨率 1024×600
尺寸：(16.9 × 12.9 × 9.3) 英寸（429 × 328 × 236）毫米
重量：10.70kg
溫度：工作 **-10℃~+60℃；存儲-30℃~+70℃**
濕度：95% RH（無凝露）
防護等級：IP67（機箱關閉）
