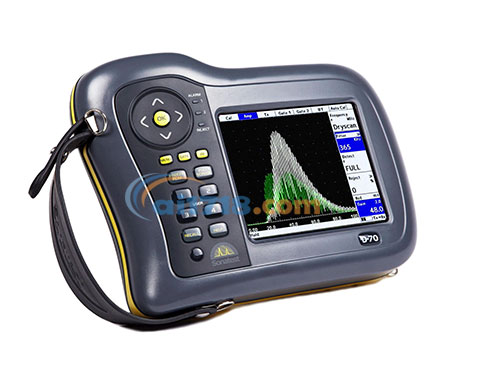

英國SONATEST(聲納)　MasterScan D70 超聲波探傷儀

型號：MasterScan D70 超聲波探傷儀

品牌：英國SONATEST(聲納)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

英國SONATEST(聲納)

英國聲納檢測集團成立于1958年，在超聲產品無損檢測設備及附件的制造和生產都處于領先地位，英國聲納公司已在2010年由本公司和法國Sofranel所收購，英國聲納公司目前有遍布75個國家100家經銷商和代理商。英國聲納檢測集團在超聲產品無損檢測設備及附件的制造和生產都處于領先地位...[查看更多]

瀏覽過此產品的用戶最終購買了

英國SONATEST(聲納)MasterScan D-70超聲波探傷儀由愛儀器儀表網代理，本產品具有良好的近表面分辨率，穿透電壓（450V高性能脈沖發生器——方波和尖波），擁有*的信噪比。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

MasterScan D-70超聲波探傷儀簡介：
?Masterscan D-70超聲波探傷儀可以在工作環境中添加和升級功能，從而減少停機時間并提高工作靈活性。
?Masterscan D-70典型應用包括焊接制造，腐蝕檢測，復合檢測，粘合測試，鍛造和鑄造，發電(包括EMATS)和通用UT檢測。
?Masterscan的名字始終向技術人員提供堅固的儀器結構和*的性能。
?高水平的近表面分辨率，穿透功率(450V脈沖發生器 - 方波和尖峰)和*的信噪比是Masterscan系列的關鍵功能。
?為終端用戶提供了一個帶有全VGA顯示，同步和比例輸出，同步輸入和尖峰和方波脈沖發生器的高端窄帶探傷儀。

MasterScan D-70超聲波探傷儀特點：
?直觀、自定義菜單鍵
?獨立的 DAC/AVG/DGS曲線
?角度測量模式
?Dryscan 功能
?可隨時升級各軟件功能
?帶編碼的B掃描
?A掃描波形保持時間可調
?4GB內存
?USB接口便于連接電腦導入/導出數據

可靠，堅固耐用：
?Sonatest超聲波探傷儀可以在惡劣環境下使用，這是超聲波探傷的重要性能之一。*的電池性能可以保證*長的供電時間，在充滿電后使用時間長達18小時。Masterscan系列超聲波探傷儀的外殼采用汽車級抗沖擊材料制作而成，符合IP67的密封設計，使其具有特別好的防水性能。設備已經通過MIL810-G標準的爆炸測試，并已通過環境測試認證，在55℃以上的高溫仍可使用。Masterscan系列探傷儀配有彩色VGA顯示屏，確保在任何光線條件下儀器都能夠清晰顯示。內置9種背光顏色可供選擇，用戶可根據需要調節背光亮度以確保清晰顯示，也有灰度LCD顯示模式可供選擇。

高清晰度顯示屏：
?焊接和管道檢查是Masterscan系列的主要應用，并且它們配備了用于缺陷尺寸的*新軟件工具。使用集成的測量軟件減少了分析時間和速度檢查。多標準尺寸調整技術對于服務于不同客戶標準的服務公司是必不可少的，特別是當服務工作變得更加國際化并且操作員需要工作到不同的代碼時。

MasterScan D-70超聲波探傷儀特征：

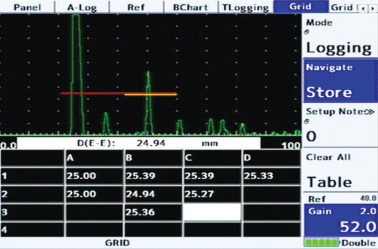

*新-腐蝕檢測軟件(可選項功能)
MasterScan 700M超聲波探傷儀-1

?厚度測量是Mastersan系列超聲波探傷儀的主要應用之一，良好的數據記錄工具對于生產是必不可少的?！皦K/位置/讀數”的數據格式是標配。加上腐蝕檢測軟件，用戶可創建并填入兩個網格讀數，A掃描記錄，B掃描，歷史讀數，和注釋可根據用戶要求添加到每個測厚讀數中。

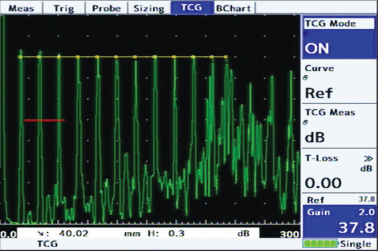

TCG
MasterScan 700M超聲波探傷儀-2

?可選時間校正增益TCG，接收器的增益可隨聲程變化，以補償聲速的傳播衰減。在不同深度進行反射，將A掃描信號全部設定到同等高度，并且在檢測時可以用一個閘門監測。TCG可以根據參考回波生成，與DAC生成方式相同，或者可以由一個從已有的DAC曲線轉換而成。

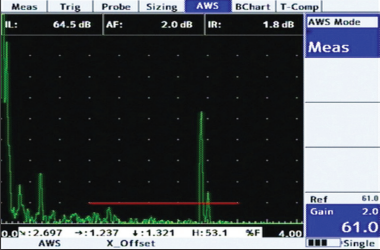

AWS
MasterScan 700M超聲波探傷儀-3

?可選功能，滿足AWS D1.1標準，能夠計算并顯示缺陷水平測量(IL)，衰減因數(AF)，缺陷等級(IR)等參數。

Dryscan Mode
MasterScan 700M超聲波探傷儀-4

?可選功能:Dryscan 模式，該模式增加了一個調諧前置放大器用以接收信號，可以檢測復合材料，而傳統的檢測技術則不能檢測復合材料。配合柔性保護套和滾輪探頭一起使用，不需要耦合劑，因此可以很好的檢測蜂窩結構和碳纖維板的分層和疏松等缺陷。

MasterScan D-70管理軟件：
UTility Lite/UTility PRO數據管理軟件
?UTilityLite軟件可以處理你所需要的任何檢測數據。軟件標準版本(Lite)是隨機贈送的，該軟件既可以在儀器上進行查看，移動和校準，A掃描，B掃描和厚度測量，也可以在電腦上進行。在使用UTilityLite軟件時，您也可以自定義檢測報告格式，允許進行復制粘貼等操作，文件可以轉換成PDF格式。
透過軟件可以在電腦和連接的探傷機上進行文件加載，存儲等操作。
文件管理軟件可以以電子表格的形式對數據進行保存，分析，用不同顏色標記&輸出厚度記錄數據等。
探傷儀軟件可以在Sonatest官網上隨時隨地進行升級。

?UTility Pro是版的軟件，與腐蝕檢測軟件一起使用，可以為用戶提供檢測視圖，缺陷位置注釋，歷史厚度讀數以及其他所要求提供的信息。
設置檢測視圖（網格）模板，注釋以及標簽等。
在檢測視圖中載入已有的讀數
檢測數據以電子表格的形式輸出，并存儲在設備數據庫中。

DAC
?多達20個參考點可以用于DAC曲線的創建，內置JIS/ASME 和EN1714標準曲線可供選擇。用戶可以選擇用DAC曲線或閘門1來監測缺陷。回波振幅可以dB DAC，% DAC,或% 全屏高度來顯示。

DAC曲線庫
?系統內置符合以下標準的DAC曲線
EN1714 (-6dB, -14dB)
ASME (-2dB, -6dB, -10dB)
JIS DAC (+6dB, -6dB, -12dB)
?任何有效的曲線都可以用做閘門監測。選定的曲線是高亮的，顏色不同于其他曲線。

自定義DAC曲線
?除預定曲線庫里預置的曲線外，用戶可以自定義3條曲線。用戶可輸入自定義曲線, 3條每條相差+/- 20dB的自定義曲線。曲線滿足所有的國際標準。

動態DAC曲線
?廣泛的動態DAC曲線范圍可以優化遠處回波的檢測分辨率。DAC曲線的高度可以根據參考增益來調節。DAC曲線和參考增益之間的關系始終被保存，而且還有從試塊到樣品之間傳輸?shù)念~外衰減。

DAC與TCG曲線的轉換
?DAC曲線可以轉換成TCG曲線，隨后也可以轉換成原來的DAC曲線。轉換需要的參考點已經被采集，并且保存*左邊點的參考增益，以便所有的參考回波可以被設置為80%FSH。

?注意！如果您的Sonatest超聲波探傷儀需要更新軟件，您可以在因特網上搜索*新版本Utility的軟件，軟件更新不需要返廠或返回到Sonatest的維修中心進行，用戶可以自行完成。

MasterScan D-70超聲波探傷儀配件：
?D-70超探儀主機
?電池，充電器，電源線
?用戶指導手冊，出廠檢定證書
?合格證
?便攜式儀器包
?Utility(標準版)軟件或USB電纜
?屏幕保護膜
?耦合劑

可選標套配件

?Sitescan標準套
?儀器運輸箱（可帶入機艙的尺寸）488mm×386mm×229mm
?重力中心支架
?懸掛帶托架
?磁性支架
?懸掛帶/兩個彈簧扣帶/掛鉤
?個性定制的橡膠外殼包裹在儀器四周以保護儀器并絕緣

檢測范圍	0-1mm，*高到 0-20,000 mm（在鋼中，聲速5930m/s）
聲速	256-16,000m/s.連續可調。
探頭延遲	0-999,999μs
掃描延遲	0-20,000mm，在鋼中聲速5930m/s。
增益	0-110dB，調節步進0.1/0.5/1/2/6/14和20 dB。
檢測模式	脈沖回波和發射/接收，單晶和雙晶（一發一收）。
阻尼	50和400Ω阻尼可選。
脈沖發生器	100～450V負尖波和方波脈沖，脈沖寬度30ns-2500ns。脈沖寬度，尖脈沖至2000μs，在負載50R時上升/下降時間<5ns，脈沖寬度可調。
Active Edge TM	*的Active Edge模式可以改善近表面分辨率。
脈沖重復頻率	5Hz-5KHz可調節，外部同步有效。
視頻刷新頻率	60 MHz
檢波方式	射頻/全波/正半波/負半波。
頻率范圍	8個可選濾波器。 1)100KHZ-500KHz 2) 200KHZ-800KHz 3) 0.4MHZ-1.6MHz 4) 1.4MHZ-3MHz 5) 3MHZ-8MHz 6) 7MHZ-15MHz 7) 9MHZ-21MHz 8) 1.6MHZ-22MHz(寬頻帶) 用附加的Dryscan功能調節低頻。
系統線性	垂直線性=0.5%全屏高度(FSH)，水平線性=±0.2%全屏寬度(FSW)。
	80%線性抑制（清除基線噪音，不受缺陷幅度的影響）； 50%隱形抑制(增加零點偏移，減少所有回波振幅) 選用此功能時，前面板上的LED指示燈會點亮以*示
測量單位	公制，英寸，或時間(μs)。
屏幕顯示	TFT彩色半透反射式VGA（640×480）顯示，顯示屏尺寸； 116.16×87.2mm,A掃描區域象素400×510（常規），460×620（全屏），顏色：9種彩色模式可供選擇，背光亮度可調。
閘門監視器	兩個完全獨立閘門，用于回波監控和厚度測量。可在全屏范圍內，調節閘門起始位置和寬度。閾值由0-（FSH）連續可調，每個閘門可以正向觸發或負向觸發，聲/光報功能。閘門分辨率5ns。
閘門擴展	擴展范圍和延遲的覆蓋區域通過在閘門1的起始位置和寬度控制。
AGC	自動增益控制，能自動將閘門1中的信號調到全屏高度的10%-90%，誤差在5%-20%之間。
測量模式
模式1	信號監視器，可以激活閘門報*，但不顯示測量值。
模式2	閘門中*個信號的深度和幅度。
模式3	回波-回波，距離測量。
模式4	聲程的三角顯示法，表面距離（包括X偏移量），曲線位置到檢測表面的深度及幅度。曲面校正可以應用到被檢表面凹凸不平的工件。
模式5	閘門至閘門間的距離測量。
模式6	前沿-前沿測量
模式7	聲束角，根據聲程，孔徑以及孔中心深度來計算。
測量顯示	每秒3次實時顯示刷新屏幕波形，大面積測量顯示。
波形平滑選擇	1）不使用平滑（A掃描在小和大值之間顯示） 2）填充（小值設置為基準，產生1個固態的A掃描） 3）平滑（忽略小值，產生一個輪廓清晰的A掃描）
保持時間	根據用戶選擇的速率，先前的A掃描波形漸進式淡出屏幕。
Auto-cal 功能	根據2個參考回波自動校準聲速和探頭零點。
參考波形	顯示一個已存儲的A掃描波形作為參考，動態A掃描顯示區域用不同顏色表示：可以快速觀察到不同之處。
時間設置	可以根據當?shù)貢r(shí)間設定，時間在狀態欄可視，可以*保存在面板，A掃描數據等。
內存	4GB存儲容量，可以保存A掃描波形，面板參數，厚度參數,B掃描數據等信息，可以保存450,000個面板參數，200,000組A掃描數據，300,000組B掃描數據，440,000組厚度參數.
動態峰值記錄	在動態回波模式，屏幕上保留所有A掃描波形，動態的A掃描波形用單獨的顏色顯示。用于捕獲鎖定動態回波的*大值
注釋	對于存儲的面板參數，A掃描數據，B掃描數據等，用戶可以添加字母或數字標識作為注釋。
顯示凍結	鎖定當前屏幕波形，以便于離線分析。
HELP (幫助)鍵	顯示軟件及硬件信息。
語言	多種語言可選擇，英語、法語、西班牙語、俄羅斯語, 漢語，其他語言按要求提供。
編碼器接口	Lemo 4針接口（D70） D-Sub 15接口（700M）
視頻輸出	700M是標準視頻接口，D70用戶可選視頻接口。
成比例輸出	700M有效
外部同步	700M有效
USB連接	內部存儲器顯示為存儲裝置
探頭插口	BNC或LEMO (由用戶選定)
電源	鋰離子電池組 14.4V，充滿電后通常能使用16小時，*長使用時間18小時。電量不足時有顯示。充電時間僅3－4小時。電池可單獨充電，電源包可選。
充電器	110－240VAC，50－60Hz
環境條件	外殼密封達到IP67級
溫度	操作溫度: -10 至 +55℃ 可以承受: -20 至+70℃ 存儲溫度：-40 至+75℃
外形尺寸	D-70:高172mm×寬238mm×厚70mm 700M:高145mm×寬255mm×厚145mm
重量	Masterscan D-70:1.7kg（含電池） Masterscan 700M:2.5kg（含電池）
質保期	1年
校準標準	EN12668-1:2010（詳細可根據用戶要求）
標準	振動滿足514.5-5標準，手冊1附件C圖6 沖擊滿足516.5標準，手冊1，15g/6ms 燃爆環境-MIL-STD 810G 方法滿足511.5，手

主要技術指標	描述	標準項或可選項
DAC	通過多達20個參考點或從TCG曲線轉換來定義DAC曲線，并以數字形式顯示在屏幕上。DAC曲線滿足EN1714,ASME,JIS以及其他更多標準的要求，用戶也可以選擇自定義DAC曲線。DAC曲線的動態范圍根據參考曲線自動調節延伸到與參考增益相匹配。掃描增益和衰減可以單獨控制。振幅讀數可以以%FSH, % DAC或相對 dB形式顯示。	標準
TCG	時間校正或“掃描”增益，由多達10個參考點或由DAC曲線轉換來定義。所有的點調至80%屏幕高度。	可選
回波衰減(BEA)	0-40dB衰減應用于時基線后半部分，以提高近表面缺陷檢測能力，并補償多孔性材料的BWE損失。	可選（儀器必須包含TCG）
AWS	根據AWS D1.1標準，系統內置缺陷計算，顯示以及參數要求。	可選
AVG/DGS	根據用戶輸入探頭的參數，能夠計算出DAC偽曲線等價于超聲檢測的反射尺寸。	可選
API	顯示裂紋尺寸的方法與API 5UE標準一致。	可選
界面觸發(IFT)	開啟界面觸發閘門控制，在一個特定范圍和振幅中推遲A掃描采集和顯示直到檢測到界面回波。用于消除水程界面波影響。	可選
腐蝕檢測軟件（可選）	能夠合成檢測視圖，用UTility軟件上傳到電腦。產品特點：包含2個空間厚度測量，存儲A掃描和B掃描測厚讀數，每個位置讀取多個數據，并標注創建每個窗格的位置。可選B掃描顯示測厚讀數的條形圖，根據閘門1讀取距離或時間。	可選（包含B掃描功能）
Dryscan功能	調低每個前置放大器的頻率，采用干耦合技術，例如符合材料的膠接檢測和分層檢測。	可選
獨立的DAC&AVG/DGS	在DAC或DGS/AVG曲線中，添加多達3個增益范圍(+12db, +24dB)，對大型型材和高衰減材料進行單程掃描。符合EN583-2:2001標準。	可選
