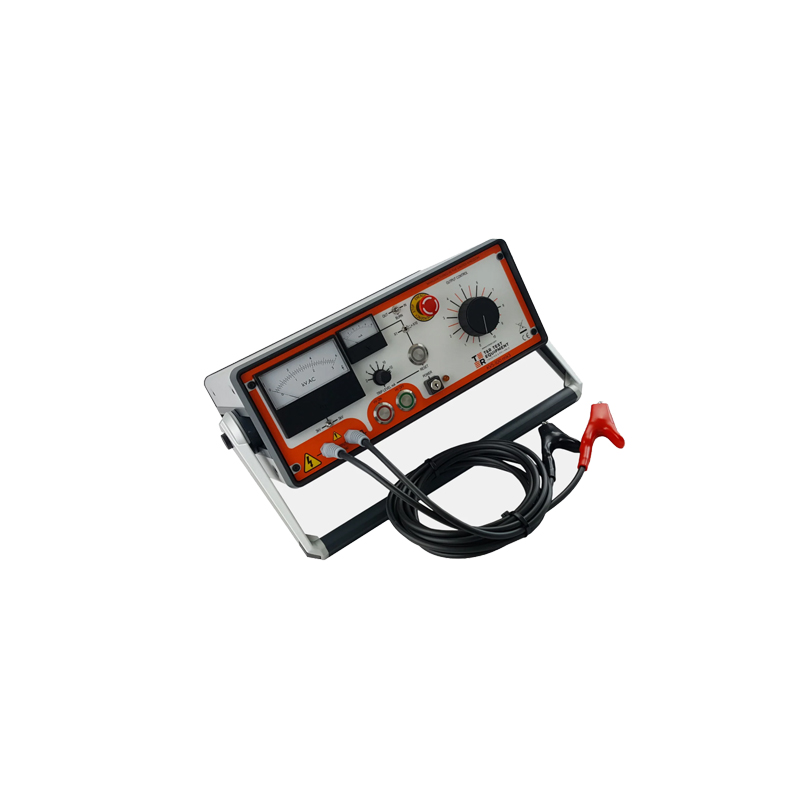

英國T&R　KV5-100 MK3電壓測試儀

型號：KV5-100 MK3電壓測試儀

品牌：英國T&R

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

英國T&R

T＆R測試設備有限公司受到世界各地客戶的信賴，是英國領先的大電流和高壓電氣測試設備制造商。質量和可靠性對我們至關重要，我們的ISO9001：2008認證體現了這一點。我們廣泛的產品系列包括繼電器測試設備、初級電流注入系統、微型歐姆表、直流電纜測試儀和交流閃光測試儀。 T＆R測試...[查看更多]

瀏覽過此產品的用戶最終購買了

英國T&R KV5-100 MK3電壓測試儀由愛儀器儀表網代理，該產品是一款通用型測試儀器，專為測試絕緣系統以及測量電力設備和組件的擊穿電壓而設計?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

英國T&R KV5-100 MK3電壓測試儀產品簡介

KV5-100 mk3 高壓測試裝置是一款通用型測試儀器，專為測試絕緣系統以及測量電力設備和組件的擊穿電壓而設計。
該設備的輸出電壓可在 0 至 5kV 之間調節，并且能對輸出電壓和電流進行*計量。設備配備零電壓聯鎖裝置，確保僅當電壓控制處于零位時，輸出才能通電。
輸出電壓通過大型線性模擬儀表進行計量，該儀表帶有 0-3kV 和 0-6kV 的雙量程刻度。負載電流通過第二個模擬儀表計量，其刻度為 0-10。電流有兩個量程可選：0-10mA 和 0-100mA。
測試對象和輸出端由與電流計量量程相關聯的可調電流跳閘裝置提供保護。跳閘級別可在所選電流計量量程的 20%-120% 之間以 20% 為步長進行設置。
測試對象發生擊穿時，會同時發出聲音和視覺指示。跳閘后，必須手動復位*報才能恢復測試。
該儀器配備緊湊便攜的箱體，帶有*連接的測試引線，測試引線末端配有夾子。該設備設計用于與合適的聯鎖測試圍欄或高壓測試區域配合使用。
KV5-100 mk3 是 T&R 測試設備公司高壓測試系統系列產品之一。

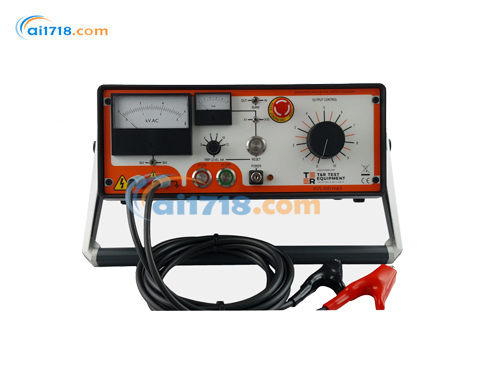

英國T&R KV5-100 MK3電壓測試儀

產品特點
輸出電壓連續可調，范圍為 0-5kV 交流
跳閘電路可調節，量程為 2-12mA 和 20-120mA
輸出電壓和電流計量功能
測試件故障的視覺和聲音指示
儀器結構緊湊、重量輕
燒穿功能，短路時*大電流可達 100mA
鑰匙開關，防止未授權操作
符合 BS1363 測試要求

KV5-100 MK3技術參數

輸出
設備主輸出電壓可在 0 至 5kV 交流之間調節。輸出額定值為連續 50mA，或 100mA 持續 5 分鐘后需停機 15 分鐘。
計量
輸出電壓通過模擬儀表計量，該儀表刻度為 0-3kV 和 0-6kV。

量程	精度
3kV	滿量程的 ±1.5%
6kV	滿量程的 ±1.5%

輸出電流通過雙量程模擬儀表計量，量程為 0-10mA 和 0-100mA。電流跳閘可在所選量程的 20%-120% 之間以 20% 為步長進行設置。

量程	跳閘電流	精度
10mA	2-12mA	滿量程的 ±3%
100mA	20-120mA	滿量程的 ±3%

過載保護
KV5-100 mk3 配備電子過載保護電路，并輔以保險絲。跳閘電流可由用戶選擇，設定范圍為 2mA 至120mA。跳閘狀態通過發光按鈕和聲音*報進行指示。
燒穿電路
接入電路時，*大短路電流限制在 100mA；未接入電路時，*大短路電流約為 2A。

輸出連接

KV5-100 mk3 配備電池夾，用于連接被測對象。該設備設計為與聯鎖測試圍欄配合使用，以確保用戶安全。

聯鎖電路

設備配備零電壓聯鎖裝置，除非輸出控制處于零位，否則防止輸出通電。設備還提供外部聯鎖接口，可連接外部緊急停止按鈕和測試圍欄 / 防護籠門聯鎖裝置。

供電要求

115V±10% 50/60Hz 單相 *大 600VA
240V±10% 50/60Hz 單相 *大 600VA

保護與安全

設備輸出端設有電子過流跳閘保護，電源端設有保險絲保護。設備配備接地端子，用于連接本地接地裝置。
該設備設計符合 BS EN61010 標準，并帶有 CE 標志。設備安裝必須符合 BS EN50191 標準要求。

溫度范圍存儲：-20°C 至 60°C

工作：0°C 至 45°C

規格尺寸：364×147×262mm

重量:16.5kg
