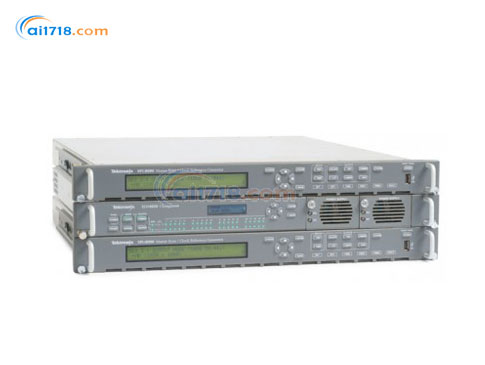

美國TEKTRONIX　TG8000同步脈沖發生器

型號：TG8000同步脈沖發生器

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國TEKTRONIX（泰克） TG8000同步脈沖發生器由愛儀器儀表網代理，本產品是同時還包含當天時間和節目時間碼功能的同步脈沖發生器，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?支持 3 Gb/s SDI 和雙鏈路 SDI 格式，幫助部署新興的視頻技術
?Stay Genlock? 提供獨特而強健的同步鎖相模式，保證數字及傳統廣播設施的穩定信號同步
?GPS 同步和時間碼模塊帶有集成 GPS 接收器，提供長期的參考時鐘穩定性
?同時還包含當天時間和節目時間碼功能
?泰克自動切換設備在一個主從 SPG 系統內提供設施的參考信號冗余
?TG8000是一款精密的多格式模擬和數字信號發生器平臺，它為廣播電視應用提供同步脈沖和時間碼信號而設計
?同時可以為視頻設備測試應用提供基準測試信號
?TG8000 采用的是一種模塊式的結構體系，其外形結構的寬度為1RU
?在該平臺上可以安裝配置一個電源模塊以及*多四個可由用戶選定的、并可替換的發生器模塊

產品特點：
?在創建客戶特定的系統配置中具有更大的靈活性，新模塊一旦推出即可對現有系統進行升級
?當同步鎖相輸入去掉時保持參考時鐘頻率和相位，降低同步波形的可能性
?連續對準到從 GPS 衛星星座接收到的定時信號，避免參考時鐘漂移
?允許轉換至 SD 和 HD SDI 環境，同時保持模擬參考和測試信號生成功能
?不再需要用于視頻同步脈沖發生、時間碼生成、GPS 接收機和 NTP 服務器的單獨系統
?多格式模擬和數字測試信號發生器
?支持基準信號發生器所必需的理想通道配置和性能
?模塊式可擴展平臺
?Stay 同步鎖相TM(保持同步鎖相)－獨特的、強健的同步鎖相模式，為數字和傳統的廣播電視設施提供穩定的同步信號

產品應用：
?節目后期制作和廣播電視播出系統的同步脈沖信號發生器和測試信號發生器
?研究和開發應用的測試信號發生器
?設備設計和維護

特性	說明
輸入連接器	BNC × 2，無源環通
輸入阻抗	75Ω
輸入信號	NTSC/PAL 黑場色同步或HDTV三電平同步信號(720p，1080i)
幅度范圍	標準值± 6dB
信噪比	>40 dB
SCH 相位	0 ±40°
反射損耗	≥30dB，5MHz 至30MHz
色同步鎖定/同步鎖定穩定度	<1ns(幅度變化± 3dB 時)
色同步鎖定抖動	0.5°
同步鎖定抖動	<1 ns
CW 輸入
輸入連接器	BNC × 1，內部終接
輸入阻抗	75 ?
輸入信號	CW(連續波)
幅度	2 V (1 to 2.25) Vp-p
頻率	NTSC/PAL FSC, 1/5/10 MHz
反射損耗	>30dB，30MHz 以?xún)?nèi)
CW 鎖定穩定度
超出幅度范圍	<1 ns
抖動	<1ns(典型值1°)，要求連續波輸入信噪比 >50 dB
同步鎖相
范圍	彩色幀內任意處
分辨率	<0.5°的NTSC/PAL 副載波,1ns，三電平同步輸入
彩色成幀	當輸入基準的輸入SCH 誤差為±45°時，仍能保持精度
NTSC/PAL 黑場色同步輸出
輸出標準	EBU N14, SMPTE RP 154,不支持PAL-M和PAL-N
幅度精度	黑場色同步標準±2%
色同步頻率	NTSC/PAL 副載波頻率±1Hz
SCH 相位	<±5°
定時調整
范圍	彩色幀內任意處
分辨率	<0.5°的NTSC/PAL副載波
HDTV 三電平同步輸出
標準	符合SMPTE 240M，274M，296M，RP211
格式	1080i/50 Hz, 59.94 Hz, 60 Hz 1080p/23.98 Hz, 24 Hz, 25 Hz, 29.97 Hz, 30 Hz 1080psF/23.98 Hz, 24 Hz 720p/59.94 Hz, 60 Hz
幅度精度	標準HDTV 三電平±2%
定時調整
范圍	幀內任意處
分辨率	<1 ns
默音輸出
標準	ANSI S4.40 (AES3), AES3-ID
通道	2 個通道(1 路AES/EBU對)
輸出阻抗	75Ω，不平衡
輸出連接器	BNC ×1
輸出幅度	1 ±0.2 V
頻率，電平	無信號
取樣頻率	48kHz(鎖定視頻信號)
量化	線性PCM，20 比特或24 比特(2 的補碼)
轉換編碼	雙相標志編碼
字時鐘輸出
輸出連接器	BNC ×1
輸出電平	CMOS 兼容
頻率	48 kHz
黑場色同步輸出
輸出標準	EBU N14, SMPTE RP 154, RP318M-B
時間碼	可選購VITC 插入
行	一行或兩行，用戶可選擇
源	時間/ 日期，可調整時間偏置量或節目 (已經歷的)時間計數
幅度精度	標準黑場色同步± 2%
SCH 相位	< ±5°
定時調整	每路輸出是獨立的
范圍	彩色幀內任意處
分辨率	時鐘分辨率18.5ns(1/54 μs)
HDTV 三電平同步輸出
標準	SMPTE 240M, 274M, 296M, RP211
格式	1080i/50 Hz, 59.94 Hz, 60 Hz 1080p/23.98 Hz, 24 Hz, 25 Hz, 29.97 Hz, 30 Hz 1080psF/23.98 Hz, 24 Hz 720p/59.94 Hz, 60 Hz
幅度精度	標準 HDTV 三電平±2%
定時調整	每路輸出可獨立調整
范圍	彩色幀內任意處
分辨率	時鐘分辨率13.5ns(1/74.25 μs)
LTC 輸入
LTC 輸入	可以將LTC1 配置為一路輸入或者輸出
格式	23.98，24，25，30fps下落幀(drop-frame)，按照STMPE 12M標準
視頻定時	符合SMPTET 12M標準，至少在可能定時范圍的90%以上連續運行
信號電壓范圍	0.5 to 10 Vp-p 差分, 1 to 5 Vp-p 單端
噪聲容差	-30dB SNR RMS 白噪聲，10 kHz BW，峰至峰信號電平，或者-10dB SNR 5MHz 白噪聲
交流聲容差	0dB，交流聲/信號比
誤碼抗擾度	應能檢測具有相容時間碼的100個連續幀，時間有效
輸入阻抗	標稱600Ω 差分，單端300Ω
LTC 輸出
輸出	4 路獨立輸出
連接器	經由D-sub 15 芯連接器。可選購分支 (break-out)電纜至XLR 連接器
格式	24fps(24Hz 或23.98Hz)，25fps，30fps 下拉幀，按照SMPTE 12M 標準
源	時間/日期顯示，可調整時間偏置量，也可為節目(已經歷的)時間計數
輸出幅度	5 V ±10%,從0.5V 至5V之間按步進0.5V調整
主機
頻率精度(內部模式)	±110 × 10–9一年校正期。在調整后典型值為±10 × 10–9
頻率精度/ 溫度	±2 × 10–9，當溫度變化± 5 時 ±10 × 10–9當溫度由0 升至50℃時
頻率漂移	機內<± 100 × 10-9/ 年，恒定溫度下保持當前頻率/保持鎖相模式
同步鎖相范圍	±50 × 10–6
可安裝模塊的插槽數	4
電源塊插槽	1
通信接口	USB 2.0(前面板)， 1000/100/10 BASE-T(電源模塊上)， GPIO 接口(預置調出輸入、告*輸出在電源模塊上)
尺寸	44483559mm
重量	6kg
電源消耗	135W(*大)
溫度	0℃至＋ 50℃
海拔	4500 米(15000 英尺)
電源電壓	100 至240V，50 至60Hz

型號	格式	功能	發生器選件	外形
ECO8000	復合 NTSC/PAL、SD、HD、3G-SDI	開關模擬黑脈沖，HD 三電平同步，AES/DARS，字時鐘，LTC，3G-SDI，HD-SDI，SD-SDI 信號，用戶可配置通道，所有通道上幅度檢測，自動或手動切換，故障和工作模式前面板指示燈，同步信號的電子快速開關功能，Web UI，SNMP 狀態和告警報告，選件 DPW：雙冗余電源系統	選件 REF：模擬 BNC 通道，選件 HREF：高帶寬數字 BNC 通道，選件 LTC：LTC 通道，選件 XLR：適配器電纜，帶 4 個 XLR 連接器用于 LTC 輸入/輸出，選件 RACK：機架安裝滑塊和滑軌套件	機架安裝 – 高度 1 RU，寬度 19 吋，標準深度
ECO8020	復合 NTSC/PAL、SD、HD、3G-SDI	開關模擬黑脈沖，HD 三電平同步，AES/DARS，字時鐘，LTC，3G-SDI，HD-SDI，SD-SDI 信號，用戶可配置通道，所有通道上幅度檢測，自動或手動切換，故障和工作模式前面板指示燈，同步信號的電子快速開關功能，Web UI，SNMP 狀態和告警報告，選件 DPW：雙冗余電源系統	選件 REF：模擬 BNC 通道，選件 HREF：高帶寬數字 BNC 通道，選件 LTC：LTC 通道，選件 XLR：適配器電纜，帶 4 個 XLR 連接器用于 LTC 輸入/輸出，選件 RACK：機架安裝滑塊和滑軌套件，選件 CBL：10 個高密度 BNC 連接器至標準 BNC 連接器電纜	機架安裝 – 高度 1 RU，寬度 19 吋，標準深度
SPG300	復合、標清	嵌入式視頻，同步鎖相/黑場同步	--	1 RU 全深度，半寬度
SPG600	復合、標清	嵌入式視頻，同步鎖相/黑場同步	--	1 RU 全深度，全寬度
SPG8000	復合 NTSC/PAL、SD、HD、3G-SDI	同步鎖相同步/GPS/NTP 服務器/黑脈沖/三電平同步，字時鐘，LTC 和 Anc 時間碼，燒入時間碼，嵌入式音頻，ANC 數據，ID 文本/圓，彩色徽標疊加，Web UI，SNMP 狀態和告警報告，選件 DPW：雙冗余電源系統	選件 GPS：GPS 同步和 NTP 服務器，選件 BG：模擬黑場和復合測試信號發生器，選件 SDI：SD/HD-SDI 測試信號發生器，選件 3G：3G-SDI 測試信號發生器，選件 AG：數字 AES 音頻發生器加 DARS，選件 XLR：適配器電纜，帶 4 個 XLR 連接器用于 LTC 輸入/輸出，選件 ANT：GPS 屋頂天線（5VDC，1575MHz 范圍）	機架安裝 – 高度 1 RU，寬度 19 吋，標準深度
TG8000	復合、分量、標清、高清、3G	嵌入式音頻，時間碼，ANC 數據，文本/周期，時鐘，同步鎖相/GPS/黑場/三級同步，8 個應用模塊，AV 延遲測試序列	AGL7 模擬同步鎖相，ATG7 復合模擬測試發生器，AVG7 模擬視頻發生器，AWVG7 模擬寬帶視頻發生器，GPS7 GPS 同步和時間碼，AG7 音頻發生器，BG7 模擬黑場發生器，DVG7 SD-SDI 數字發生器，HDLG7 雙鏈路 HD-SDI 發生器，HD3G7 HD/3G-SDI 測試信號發生器，HDVG7 HD-SDI 數字發生器，SDI7 SD/HD/3G-SDI 測試信號發生器	1 RU 全深度，全寬度
