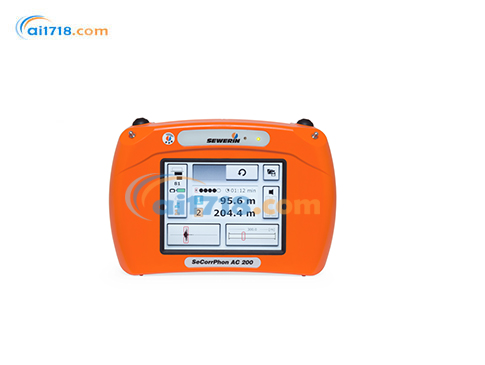

德國SEWERIN SeCorrPhon AC200聽漏儀由愛儀器儀表網代理，本產品是一種多功能的泄漏檢測器?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

SeCorrPhon AC 200：、靈活、智能

SeCorrPhon AC 200 是一款多功能漏水檢測儀，集預定位、*定位和相關分析三大功能于一體。將這些功能巧妙整合在一個系統中，使您無論在何種環境條件下，都能自信地定位泄漏點。只需輕輕點擊幾下，即可快速輕松地在各種應用模式間切換。

聲學漏水檢測原理

從泄漏處流出的水會使管道材料產生振動。這些振動會沿著管道傳播，即使在較遠的接觸點（如管件處），也能作為結構傳聲被檢測到。同時，這些振動還會以地面?zhèn)髀暤男问酵ㄟ^地面?zhèn)鞑ブ恋乇恚贿^傳播過程中聲音會大幅衰減。SeCorrPhon 系統是您檢測泄漏的*助手，它能將振動轉化為人類可聽見的聲音，并以圖表形式記錄和顯示音量及頻譜。

泄漏預定位

將 TS 200 攜帶桿和連接的 TM 200 觸摸式麥克風放置在管道沿線的管件上，評估音量大小。通過評估噪聲強度，您*能確定可能存在泄漏的管段。

*定位

使用 BM 200 地面麥克風（適用于硬質路面）或 BM 230 地面麥克風（適用于非硬質路面），對已確定的管段進行音量評估。將 TS 200 攜帶桿連接到地面麥克風，在管道上方短距離移動。憑借聲學信號和強度的可視化顯示，很容易*能找到信號*大值的位置。這樣*能以足夠的精度定位泄漏點，為后續挖掘工作提供可靠依據。

相關分析原理

使用相關儀定位泄漏點，需要在管道上的兩個管件（如閥門或消防栓）處同時測量泄漏產生的噪聲。高靈敏度麥克風記錄管件上的噪聲，無線電發射器將信號傳輸至接收器（即相關儀），相關儀隨后測定傳播時間差，也*是噪聲到達兩個測量點的時間延遲。相關儀會根據輸入的管道長度、管材和管徑，計算出泄漏的*位置。

相關分析與聲學定位技術對比

相關分析方法與傳統的聲學漏水檢測方法有著本質區別：傳統方法是先系統地檢查管件（預定位），然后在某一位置使用地面麥克風進行*定位；而相關分析則是在兩個管件處同時進行測量。在聲學定位中，用戶需要比較和評估泄漏噪聲。這種技術在許多管網結構中都能使用，但檢測的成功與否很大程度上依賴于用戶的聽力以及經驗。相比之下，相關分析泄漏檢測能提供*的測量值，不受用戶聽力的影響，并且在很大程度上也不受外部干擾的影響。

SeCorrPhon AC 200：、靈活、智能

性

SeCorrPhon AC 200 的用戶界面布局清晰、邏輯合理。針對復雜的定位場景，它還提供了許多額外功能。

其配備的高品質壓電麥克風，頻率響應專為泄漏檢測優化，結合數字信號處理技術，具備出色的聲學性能。得益于*的音質和對聲音干擾的有效抑制，即使泄漏聲音強度較弱或環境噪聲較大，您也能可靠地識別和定位泄漏點。

只需按下按鈕，SeCorrPhon AC 200 *能為當前噪聲應用定制濾波器，并自動選擇合適的頻率范圍。此外，您還可以根據個人聽力手動設置濾波器限制，選擇突出泄漏噪聲的頻率范圍，從而讓您能專注于泄漏聲音，不受其他干擾。

另外，您還可以使用集成的音頻播放器錄制泄漏噪聲，并進行相互比較。這些錄音可用于培訓、演示，或創建噪聲數據庫，以便在現場更好地評估泄漏噪聲。

靈活性

SeCorrPhon AC 200 是一款多功能設備，集預定位、*定位和相關分析功能于一身。這種功能的巧妙結合，使您無論在何種環境條件下，都能確定泄漏的準確源頭。

SeCorrPhon AC 200 推薦給所有從事泄漏檢測的用戶，因?yàn)樗軕?yīng)對日常的各種定位場景。它可以輕松測量不同的管段、管材、管徑和管長。

在進行聲學泄漏檢測時，當前聲音強度會以圖表和數值的形式，清晰地顯示在 5.7 英寸的大型接收器顯示屏上。同時，您還能看到之前的測量值，以便更好地進行比較，以及當前噪聲的頻率分析結果。

智能性

SeCorrPhon AC 200 先進的固件使得測量過程幾乎完全自動化。一旦輸入管道數據并開始測量，后續的所有步驟都無需操作人員干預即可完成。設備會在后臺持續分析測量到的噪聲，并自動選擇*佳的濾波器設置。

SeCorrPhon AC 200 會通過操作指示引導用戶完成各種應用操作。這意味著，即使是經驗較少的用戶或偶爾使用的人員，也能放心使用該設備。

SeCorrPhon AC 200 會自動選擇合適的濾波器，獨立優化測量結果，無需用戶手動干預。當然，濾波器也支持手動設置。

相關儀的一個特殊功能是，其以結果為導向、用戶友好的測量結果屏幕顯示。它會突出顯示泄漏位置的具體信息，無需用戶解讀復雜的曲線。顯示屏上顯示的計算質量信息，能讓用戶隨時了解測量的可靠性。借助這種以結果為導向的顯示方式，用戶可以立即采取后續措施，例如通過聲學方法確認泄漏位置。

SeCorrPhon AC 200：泄漏*定位

SeCorrPhon AC 200 接收器可選購集成定位模塊。GNSS（全球?qū)Ш叫l(wèi)星系統）模塊在識別到泄漏噪聲時，會存儲當前用戶位置。這意味著可以將泄漏的*地理位置與噪聲關聯起來，方便日后記錄。測量存儲后，臨時存儲在音頻播放器中的噪聲也能與相應的位置數據進行關聯。

優化濾波器設置

通過點擊泄漏噪聲的圖形表示，*能輕松設置濾波器的上下限。此外，還支持以 50Hz 為步長進行手動微調。按下按鍵選擇所需的濾波器限制，然后*設置數值即可。

抑制干擾峰值

在選擇并抑制相關函數中某一區域的情況下，峰值抑制功能有助于優化測量結果。此時，圖表會根據次小峰值進行歸一化處理，更易于識別。如果在相關線上檢測到多個泄漏點，可以使用峰值抑制功能將可見的峰值區分開來。

測量聲速

在測量聲速時，除了實際泄漏產生的噪聲外，還會在已知位置創建第二個噪聲源。然后進行兩次測量（一次有第二個噪聲源，一次沒有），并根據這兩次測量結果計算測量管段的聲速。接收器上顯示的測量結果重點關注第二次測量，尤其會關注額外聲源的位置。通過幾個簡單步驟，*能快速測量出聲速。

使用 WaterCom 軟件進行記錄

保存在 A 200、C 200 或 AC 200 接收器中的測量數據，可通過 USB 快速輕松地傳輸?shù)接?jì)算機上。只需用數據線將接收器連接到計算機，測量數據*會自動傳輸。

在軟件中可以設置不同的用戶和客戶數據集。每次測量的位置會顯示在在線地圖（如谷歌地圖）上。地圖上的位置可以進行編輯，從而能*標記無線電發射器的準確位置或地面麥克風檢測到的損壞位置。還可以為任何測量數據或損壞點添加注釋。該軟件可以生成 PDF 文件，為測量數據提供紙質記錄。

使用 WaterCom 軟件中集成的播放器，可以回放錄制的噪聲。如果經常使用該軟件保存測量數據，它會逐漸建立起一個實用的噪聲數據庫。例如，這個數據庫可用于培訓新員工，讓他們了解泄漏檢測時需要注意的聲音特征。

SeCorrPhon 系統：聲學漏水檢測的系統組件

TS 200 攜帶桿可以連接三種不同的麥克風。過去，地面麥克風需要專用的測試桿和攜帶桿，而現在 TS 200 集這兩種功能于一身。它會根據不同的應用場景，記錄相應麥克風的數據。TS 200 由高性能可充電電池供電，可確保一整天的可靠運行。它能在系統箱內充電，不到四小時即可充滿。

TM 200 觸摸式麥克風是專為在管網管件上進行預定位而開發的。其頻率響應特性使其既能可靠檢測塑料管道上常見的微弱、低頻噪聲，也能檢測金屬管道上響亮、高頻的泄漏噪聲。探頭*和不同長度的延長件，可根據各種管網的結構條件進行*佳調整。TM 200 還具備手電筒功能，在 TS 200 攜帶桿上激活后，可在黑暗的滑動閘門蓋中，方便地將其定位在關鍵桿上。

BM 200 地面麥克風適用于硬質路面。其堅固的外殼與實際的麥克風膠囊*分離。升降機構確保與地面始終保持良好接觸，因此路面的小凸起不再影響測量結果。

BM 230 地面麥克風更適合非硬質路面。堅固的三腳架確保其始終保持穩定。如果地面特別松軟，還可以擰入額外的尖刺，以實現更好的噪聲傳輸。

SeCorrPhon 系統：相關分析的系統組件

RT 200 無線電發射器配備 500mW 的高性能傳輸路徑。即使在數百米的測量管段上，也能實現無噪聲的數據傳輸。只要插入麥克風電纜，RT 200 無線電發射器*會自動開啟。它具有三種不同的帶通濾波器，這意味著在進行無線電傳輸之前，可以對噪聲進行全面處理，使 RT 200 無線電發射器能適應各種管材和管段。麥克風的手電筒功能也可以通過薄膜鍵盤激活。

UM 200 結構傳聲麥克風具有非常寬的頻率響應范圍，在低頻范圍內靈敏度極高。這使得 UM 200 即使在檢測*微弱的噪聲時也表現出色，尤其適用于塑料管道。其電纜非常堅固，能承受較大的機械負荷。即使在*惡劣的條件下，也能保證在日常使用中有較長的使用壽命。高品質的插頭和極強的接觸適配器，使 UM 200 麥克風成為一款的全能型產品。

HY 200 水聽器使 SeCorrPhon 成為在大型輸水管道以及各連接點間距較大的場景下使用的出色測量系統。由于水聽器直接安裝在水柱中，它不依賴沿管道傳播的結構傳聲，而是檢測管道內水傳播的噪聲。HY 200 在極低頻率范圍內靈敏度極高，遠低于可聽聲音的頻率范圍。這也使其成為在塑料管網中使用 SeCorrPhon 系統時的*補充。整套設備裝在專用的塑料箱內，水聽器、用于安裝在地下消防栓的適配器和連接電纜等所有組件都收納其中，取用方便。

堅固的系統箱有足夠的空間安全存放所有系統組件。SeCorrPhon AC 200、兩個 RT 200 無線電發射器、兩個 UM 200 麥克風、兩個 BM 200/BM 230 地面麥克風、一個 TM 200 觸摸式麥克風、TS 200 攜帶桿、F8 無線耳機以及可選配件，都能存放在箱內，在運輸過程中得到*佳保護。系統組件可以在車間或測量車內，在關閉的箱子中進行充電。

SEWERIN AC 200 技術參數表

設備元件

數據傳輸

其他數據

用途
