1777 系列三相電能質量分析儀

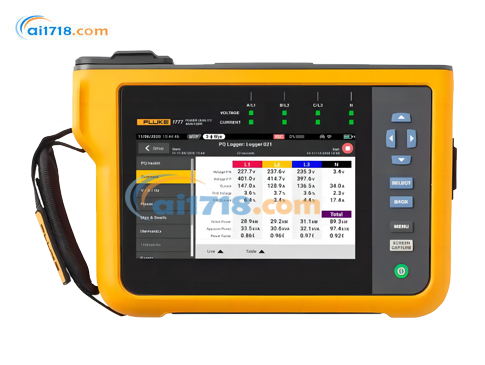

型號：Fluke 1773/1775/1777 系列三相電能質量分析儀

品牌：美國FLUKE(福祿克)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國FLUKE(福祿克)

福祿克(Fluke)公司是世界電子測試工具生產、分銷和服務的領導者。福祿克公司于1948年成立，作為丹納赫集團的全資子公司，福祿克是一個跨國公司，總部設在美國華盛頓州的埃弗里德市，工廠分別設在美國、英國，荷蘭和中國。銷售和服務分公司遍布?xì)W洲、北美、南美、亞洲和澳大利亞。福祿...[查看更多]

瀏覽過此產品的用戶最終購買了

美國fluke 1773/1775/1777 系列三相電能質量分析儀，本產品是電工或技術員進行耗能研究和基本電能質量記錄的理想工具。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

Fluke 1770 系列三相電能質量分析儀介紹

自動測量。更靈活。更出色的電能質量故障排除能力。
Fluke 1770 系列三相電能質量分析儀使電能質量記錄、故障排除和分析變得簡單。1770 系列的設計目標是實現更快速、更輕松的電能質量研究，提供自動測量、直觀用戶界面和設置，出色的規格以及簡化的報告平臺。該儀器還可以直接通過測量電路供電，無需尋找電源插座或使用很長的延長線

使用 1770 系列，您將不會錯過關鍵的電能質量事件—從高達 8 kV 的快速瞬變，高達 30 kHz 的諧波，到驟降和驟升，以及電壓、電流和功率測量，使您能夠?qū)﹄姎庀到y(tǒng)進行全方位的分析。

自動捕獲測量數據
無論您是執行快速系統檢查還是詳細的電能質量研究，一致的數據都至關重要。Fluke 1770 系列提供了獨特的測量數據自動捕獲系統，可幫助您確保每次都能采集正確的數據，同時還能根據需要靈活選擇和調整特定參數。默認情況下，系統會捕獲 500 多個電能質量參數，而引導式設置使您可以為正在處理的系統輕松選擇正確的參數?？赏ㄟ^(guò) Fluke Energy Analyze Plus 軟件即時查看、下載和共享記錄的數據，因此您無需等待完成記錄即可查看結果或分析數據。

出色的測量置信度
Fluke 1770 系列是 2 合 1 設備，它將電能質量?jī)x表的故障排除功能與獨立電能質量分析儀的強大分析和記錄功能相結合，形成一個易于使用的手持設備。

Fluke 1770 系列三相電能質量分析儀介紹

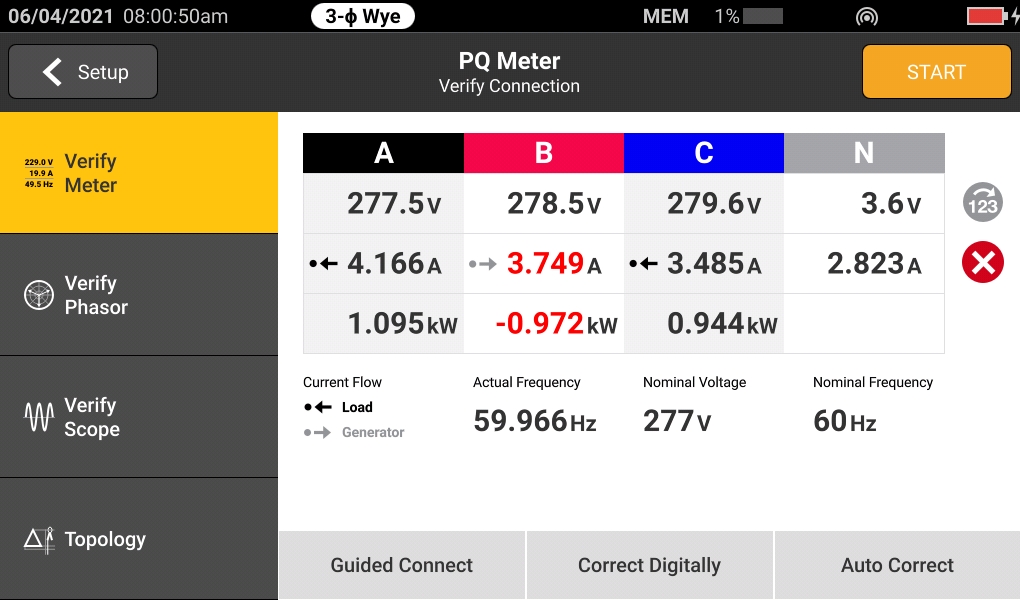

“電能質量?jī)x表”功能使您可以在現場即時訪問實時屏顯數據，以便在故障排除時快速識別潛在問題。詳細的“電能質量記錄和分析”功能可指導您完成設置過程，確保您每次都能捕獲正確的數據，從而使電能質量研究變得簡單。將這些測量模式與獨特的測量連接自動更正功能結合起來，您可以滿懷信心，無需再擔心返回進行第二次測量，即使在開始時不確定要查找的內容亦無妨。

功能強大的分析軟件，輕松創建報告
Fluke 1770 系列電能質量分析儀標配功能強大的 Fluke Energy Analyze Plus 軟件，這便消除了使用其他多用途應用軟件會帶來的麻煩。Energy Analyze Plus 可幫助您評估電能質量數據，開箱即用，無需進行大量培訓。

Energy Analyze Plus 使下載、分析、跟蹤和報告電能質量和電能數據變得*的簡單。將結果與歷史數據值進行快速比較，根據行業標準設立基準，將測得的數據與本地標準進行比較，更全面地了解整個設施中發生的情況，即使數據仍在采集中。Energy Analyze Plus 可為 Fluke 1730、1740 和 1770 系列電能記錄儀和電能質量分析儀提供統一支持。

通過 PC 應用軟件實現“辦公室”和“現場”設置和下載
使用 U 盤、WiFi、LTE、有線以太網或 USB 線纜輕松下載數據
通過自動報告生成工具分析能耗和電能質量狀況的每個測量細節
一鍵報告生成工具可創建符合 EN 50160、IEEE 519、GOST 33073 IEC 61000-2-2 等標準的標準化報告，或以 PQDIF 或 NeQual 兼容格式或 CSV 格式導出數據，以便在第三方軟件中使用
*分析允許用戶選擇任何可用的記錄參數，并為*數據關聯創建高度自定義的測量視圖

高速電壓瞬變捕獲
瞬變每天都會對原本運行狀況良好的系統產生負面影響，其對設備的損壞不可低估。無論您的系統是發生脈沖瞬變還是振蕩瞬變，結果都可能是破滅性的，會導致從絕緣失效到整個設備出現故障等各種問題。Fluke 1775 和 Fluke 1777 采用了先進的瞬變捕獲技術，可幫助您清晰地識別高速電壓瞬變，這樣您便可以獲得阻止其發生所需的數據。Fluke 1775電能質量分析儀具有 1MHz 采樣功能，可捕獲快速瞬變，而 Fluke 1777 電能質量分析儀則具有 20MHz 采樣功能，可以捕獲轉瞬即逝的瞬變并提供細節信息。

從傳統工業系統到可再生能源系統再到電動汽車，我們都能為您提供全面的服務
Fluke 1770 系列的設計是為了讓用戶在所有測量環境中都能安全輕松地使用。1770 系列允許您捕獲各種電能質量變量以及高速波形、高速瞬變和更高頻率諧波，所有這些數據均可在高分辨率大屏幕上即時查看。這些分析儀具有非常出色的 CAT IV 600 V/CAT III 1000 V 過電壓額定值，可在進戶線或下游使用，測量交流和直流輸入以及高達 30 kHz 的諧波。使用 1770 系列，您可以滿懷信心地捕獲所需的數據，無論任務如何，都能做出更好的維護決策。

應用 1773 1775 1777
電能分析和負載測試 ? ? ?
諧波分析 ? ? ?
令人討厭的斷路器跳閘 ? ?
公共電網電能質量分析 ? ?
發現由瞬變引起的設備故障 ? ?
電能質量記錄儀
符合國際標準
Fluke 1770 系列采用符合 IEC 61000-4-30 A 類第 3 版未來標準，提供您期望 Fluke 電能質量分析儀擁有的優異精度。此外，1770 系列的設計符合 A 類版本的未來要求，符合 EN 50160 和 IEEE 519 標準，因此您現在便可以準備好應對未來的測量要求。

隨時隨地，隨心所欲地工作
現場的情況沒有哪兩天是一樣的。您需要一款能在您到達時隨時隨地進行所需工作的電能質量分析儀。Fluke 1770 系列擁有全套附件和內置功能，可讓您輕松完成工作。纖薄且符合人體工程學的設計和集成式手提帶使它易于握持，隨附的懸掛套件使您可以輕松地將分析儀固定在機柜內。集成式內部電源使該裝置可以直接通過被測電路供電，而 90 分鐘的電池續航能力有助于確保即使未連接到帶電系統也可以訪問和查看數據。

根據您的要求，可使用 USB C、USB A、以太網、Wi-Fi、蜂窩網絡支持選項將數據快速、輕松地傳輸至 PC。借助內置 GPS 模塊和可選的雙絕緣天線延長線（用于在室內放大 GPS 信號），您可以輕松地對數據進行時間同步，以便更準確地進行故障排除和分析。

計算電流諧波限值
從 Fluke 1770系列電能質量分析儀下載數據時，隨附的 Energy Analyze Plus 軟件包可將電壓測量值和電流諧波統計數據與不同標準（如 EN 50160 或 IEEE 519）進行比較，以確定它們是否超出合規性限值。這種強大的預測性維護功能可讓您在電壓出現失真之前觀察到電流諧波，從而防止意外故障或不合規情況，延長系統正常運行時間。隨著基于逆變器的負載和發電的激增，控制電流諧波變得越來越重要，這有助于確?？煽康碾娔苜|(zhì)量并避免系統停機。

Fluke 1773/1775/1777 系列三相電能質量分析儀

主要特點

電壓輸入
輸入數量	4 路輸入，相對于 PE 的三相和零線（5 個連接器）
測量類別	1000 V CAT III/600 V CAT IV
*大輸入電壓	1000 V rms/1000 V dc (1700 Vpk)
額定電壓范圍	星形和單相：可變 (50 V – 1000 V) 三角形：可變 (100 V – 1000 V) 標稱電壓符合 IEC 61000-4-30 A 類標準 (Vdin) 100 V – 690 V
輸入阻抗	10 MΩ（P-P 和 P-N 之間）、5 MΩ（P-PE 和 N-PE 之間）
帶寬	直流，高達 30 kHz，用于電能質量測量，不包括瞬變
分辨率	24 位同步采樣
采樣頻率	50/60 Hz 時為 80 kS/s
縮放	1:1，可變，用于電壓互感器

電壓瞬變
測量范圍	±8 kV
采樣速率	1775：1 MS/s 1777：1 MS/s、20 MS/s
帶寬	DC 至 1 MHz
觸發器	可調觸發電平。高頻分量上的觸發器 > 1.5 kHz
分辨率	14 位同步采樣

電流輸入
輸入數量		4 路輸入（三相和零線），為相連傳感器自動選擇量程
量程	交流	1 A 至 1500 A，使用 i17XX-FLEX1500 12 1 A 至 1500 A，使用 i17XX-FLEX1500 24 3 A 至 3000 A，使用 i17XX-FLEX3000 24 6 A 至 6000 A，使用 i17XX-FLEX6000 36 40 mA 至 40 A，使用夾鉗 i40s-EL 4 A 至 400 A，使用夾鉗 i400s-EL
量程	直流	20 A 至 2000 A，使用夾鉗 80i-2010-EL
帶寬		DC 至 30 kHz
分辨率		24 位同步采樣
采樣頻率		50/60 Hz 時為 80 kS/s
縮放		1:1，可變
輸入電壓		夾鉗：50 mV / 500 mV rms；CF 2.8 羅哥夫斯基線圈：15 mV/150 mV rms @ 50 Hz，18 mV/180 mV rms @ 60 Hz；CF 4 全部為標稱探頭量程
輸入阻抗		11 kΩ

Aux 輸入
有線連接，使用 17XX-AUX 適配器
輸入數量	2
輸入范圍	直流：0 V dc 至 ± 10 V dc 0 V 至 1000 V dc
輸入阻抗	直流：2.92 MΩ
比例因數	格式：mx + b（增益和偏移）用戶可配置
顯示的單位	用戶可進行配置（*長 8 個字符，例如 °C、psi 或 m/s）

電壓和電流數據采集
輸入電源頻率	直流，50/60 Hz ?15 %（42.5 Hz … 57.5 Hz、51 Hz … 69 Hz）
拓?fù)?/span>	1-φ、1-φ IT、分相、3-φ 三角形、3-φ 星形 IT、3-φ Aron/Blondel（二元三角形）、3-φ 三角形開放式分支、3-φ 高分支三角形
數據存儲	Fluke 1773/1775：8 GB 內存（可使用 microSD 卡擴大內存） Fluke 1777：32 GB microSD 卡（已安裝）
內存容量	典型值：10 個為期 8 周、間隔為 1 分鐘和 100 個事件的記錄會話。可用的記錄會話數和記錄周期取決于用戶的需求
實時精度	內部：3 ppm（每天 0.26 s，每月 8 s） NTP（互聯網時間）：根據互聯網延遲，通常 < 0.1 s，相對于協調時 (UTC) GPS：< 1 ms，相對于協調時 (UTC)

趨勢間隔
測量的參數	請參閱操作手冊
趨勢間隔	用戶可選：1 s、3 s、5 s、10 s、30 s、1 min、5 min、10 min、15 min、30 min
平均間隔，小值/大值	電壓、電流：? 周期 RMS（20 ms @ 50 Hz，16.7 ms @ 60 Hz） Aux、功率：200 ms
總諧波失真	基于 50 諧波計算電壓和電流的總諧波失真 (THD)

電能質量測量值
測量的參數		請參閱操作手冊
諧波		h0 … h50 電壓、電流和功率的 % 基波和 RMS 電壓和電流的相位角，高達 h11
間諧波		ih0… ih50 電壓和電流的 % 基波和 RMS
超諧波		2–9 kHz，200 Hz 頻率點 9–30 khz，2 kHz 頻率點 電壓和電流的 RMS
諧波測量方法		根據 IEC 61000-4-7，分組諧波、子組諧波和單次諧波 bin。根據配置的電能質量標準自動選擇的方法或用戶可配置。
總諧波失真		根據多達 50 次諧波進行計算（取決于選定的電能質量標準）
電源信號		2 個頻率，范圍從 110 Hz 到 3000 Hz
事件	電壓	驟降、驟升、瞬斷、快速電壓變化、電源信號、波形偏差、瞬變
事件	電流	浪涌電流
觸發記錄		電壓和電流的半周期 RMS 持續 10 s 10/12 周期的電壓和電流波形電源信號：電源信號電壓的 200 ms RMS，*長 120 s 瞬變：電壓波形（Fluke 1777：1 MS/s 或 20 MS/s，500000 pts；Fluke 1775：1 Ms/s，25000 pts）

符合標準
電源	IEEE 1459
諧波	IEC 61000-4-7: Class 1 IEEE 519（短時和超短時諧波）
閃變	IEC 61000-4-15 F1 類
電能質量	IEC 61000-4-30 A 類，IEC 62586 PQI-A-PI
電能質量合規性	EN 50160 + GOST + NEQUAL + NETCODE + FOL

接口
以太網	1 Gbit/s 1000BASE-T
USB A 型	USB 2.0 高速 U 盤，用于傳輸測量數據、固件更新和許可證安裝。*大供電電流：500 mA
USB-C	USB 2.0 高速，用于將數據下載至 PC 和校準（需要 USB A 型轉 USB-C 或 USB-C 轉 USB-C 線纜）分析儀輔助電源（需要 USB C 電源適配器，支持 PD 2.0 或更高版本協議，支持 9 V 1.8 A） USB 3.0 超高速，用于 USB-C 閃存盤，用于傳輸測量數據、固件更新和許可證安裝。*大供電電流：900 mA
WiFi/BLE 模塊1	802.11 ac 2.4 GHz/5 GHz，支持并發接入點和客戶端模式藍牙 5.0/BLE 天線：內置和外置2
LTE/4G 模塊3	LTE-A Cat 12 全球 LTE-A 和 UMTS/HSPA+ 覆蓋范圍天線：外置2
GPS	MCX 連接器，用于連接 GPS/GLONASS2 的 GNSS 天線
1 177X/BASIC 機型不提供 2 需要 5m 延長線，F(xiàn)luke 零件號：5263915 3 可用性和支持的提供商因*/地區而異。請咨詢您當?shù)氐母５摽舜怼?/span>

電氣測量精度

參數		量程	分辨率	參考條件下的固有精度讀數的 % + 滿量程的 %
電壓		1000 V	0.1 V	標稱電壓的 0.1 % 符合 IEC 61000-4-30 A 類標準1,2 ±(0.04 % + 0.004 %)3
電壓驟降和驟升		-	0.1 V	標稱電壓的 0.2 %1,2
電壓瞬變		±8 kVpk	-	±5 % +0.25 %)
電壓諧波/間諧波		100 %	0.1 %/0.1 mV	≥1 % 標稱電壓1： ?讀數的 ±2.5 % <1 % 標稱電壓 1： ±0.025 標稱電壓
電壓的總諧波失真		100 %	0.1 %/0.1 V	±(2.5 % + 0.5 %)
電壓失真 2-9 kHz		*大 100 V	0.1 mV	±(2.5 % + 0.1 V)
電壓失真 9-30 kHz		*大 100 V	0.1 mV	±(2.5 % + 0.1 V)
電流（羅哥夫斯基夾鉗模式）	使用 iFlex 1500 A， i17XX-FLEX1500 24	150 A 1500 A	0.01 % 0.1 A	±(1 % + 0.02 %)
	使用 iFlex 3000 A， i17XX-FLEX3000 24	300 A 3000 A	0.01 A 0.1 A	±(1 % + 0.03 %)
	使用 iFlex 6000 A， i17XX-FLEX6000 36	600 A 6000 A	0.1 A 1 A	±(1.5 % + 0.03 %)
	使用交流夾鉗 40 A， i40s-EL	4 A 40 A	0.001 A 0.01 A	±(0.7 % + 0.02 %)
	使用交流夾鉗 400 A， i400s-EL	40 A 400 A	0.01 A 0.1 A	±(2 % + 0.2 %) ±(0.7 % + 0.1 %)
	使用交流/直流夾鉗 2000 A、80i-2010s-EL	200 A 2000 A	0.01 A 0.1 A	±(0.8 % + 0.2 %)
電流小值/大值		100 %	由附件定義	固有精度 x2
電流諧波/間諧波		100 %	0.1 %/0.01 A	≥3 % 標稱電流： ?讀數的 ±2.5 % 4 <3 % 標稱電流：標稱電流 ±0.15 %
電流的總諧波失真		100 %	0.1 %	±(2.5 % + 0.5 %)
頻率		42.5 Hz … 69 Hz	0.001 Hz	±0.01 Hz
電壓失衡		100 %	0.1 %	±0.15 %
電流失衡		100 %	0.1 %	±0.15 %
閃變 Pinst、Pst、Plt		0 至 20	0.01	5 %
電源信號電壓		高達 3 kHz 標稱電壓的 0-15 %	0.1 V/0.1 %	1-3 % 標稱電壓：標稱電壓的 ±0.15 % 3-15 % 標稱電壓：讀數的 ±5 %
AUX 輸入		±10 V	0.1 mV	±(0.2 % + 0.05 %)
1 標稱電壓在 100 V 至 690 V 范圍內；也稱為 Udin。 2 0 °C 至 45 °C：固有精度 x2。0 °C 至 45 °C 以外：固有精度 x3 3 只適用于校準實驗室 4 使用 iFlex 1500A、I17XX-FLEX1500 24

功率/電能

參數	直流輸入1	夾鉗 i40S-EL
功率范圍 W、VA、var	夾鉗：50 mV/500 mV 羅哥夫斯基：15 mV/150 mV	4 A/40 A
功率范圍 W、VA、var	夾鉗：50 W/500 W 羅哥夫斯基：15 W/150 W	4k W/40 kW
*大分辨率 W、VA、var	0.1 W	1 W/10 W
相位（電壓到電流）1	±0.2°	±1°

參數	iFlex 1500A，I17XX-FLEX1500 24	iFlex 3000A，I17XX-FLEX3000	iFlex 6000A，I17XX-FLEX6000
功率范圍 W、VA、var	150 A/1500 A	300 A/3000 A	600 A/6000 A
功率范圍 W、VA、var	150 kW/1.5 MW	300 kW/3 MW	600 kW/6 MW
*大分辨率 W、VA、var	0.1 kW/1kW	1 kW/10 kW	1 kW/10k W

參數		I17XX-FLEX1500 24	I17XX-FLEX3000	I17XX-FLEX6000
有功功率 P	PF ≥ 0.99	150 A/1500 A	300 A/3000 A	600/6000A
有功功率 P	PF ≥ 0.99	1.2 % + 0.005 %	1.2 % + 0.0075 %	1.7 % + 0.0075 %
有功電能 Ea	0.1 ≤ PF < 0.99	(1.2+√(1-PF2)/(2?PF)) % + 0.005 %	(1.2+√(1-PF2)/(2?PF)) % + 0.0075 %	(1.7+√(1-PF2)/(2?PF)) % + 0.0075 %
視在功率 S 視在能量 Eap	0 ≤ PF ≤ 1	1.2 % + 0.005 %	1.2 % + 0.0075 %	1.7 % + 0.0075 %
無功功率 Q 無功電能 Er	0 ≤ PF ≤ 1	測得的視在功率/電能的 2.5%
附加不確定性（功率高量程的 %）	VP-N > 250 V	0.02 %	0.02 %	0.02 %
相位（電壓到電流）	-	0.28°	0.28°	0.28°
1 標稱電壓在 100 V 至 690 V 范圍內；也稱為 Udin。參比條件環境：23 °C ±5 °C，儀表至少工作 30 分鐘，無外部電/磁場，相對濕度小于 65 % 輸入條件：Cos Φ/PF=1，正弦信號 f=50/60 Hz，電源 120 V/230 V ±10 %。電流和功率技術指標：輸入電壓 >100V 輸入電流 > 電流范圍的 10 % 一次側導體位于電流鉗或羅哥夫斯基線圈的中心位置溫度系數：高于 28 °C 或低于 18 °C 時，每攝氏度增加 0.1 x 規定精度

一般技術指標

主要特點
保修期	分析儀：2 年（不含電池）附件：1 年（含電池）
校準周期	2 年
尺寸（長 x 寬 x 高）	28.0 cm x 19.0 cm x 6.2 cm (11.0 in x 7.5 in x 2.4 in)
重量	2.1 kg (4.6 lb)
防盜保護	Kensington 防盜鎖適用的槽

環境參數
工作溫度范圍	-10 °C 至 50 °C
存放溫度范圍	-20 °C 至 60 °C
工作濕度	IEC 60721-3-3: 3K5（修訂版）： -10 °C 至 30 °C：≤95 %，無冷凝或冰 35 °C：70 % 40 °C：55 % 50 °C：35 %
IP 等級	IEC 60529：IP50
振動	IEC 60721-3-3 / 3M2

電源
電壓范圍	100 V – 600 V -15 %/+10 % (85 V … 660 V)
功耗	*大 40 VA
電源頻率	50/60 Hz (42.5 Hz … 69 Hz)
不間斷電源	鋰離子電池 BP1770，具有更大的溫度范圍，客戶可更換電池供電的運行時間：1.5 小時

安全性
<
