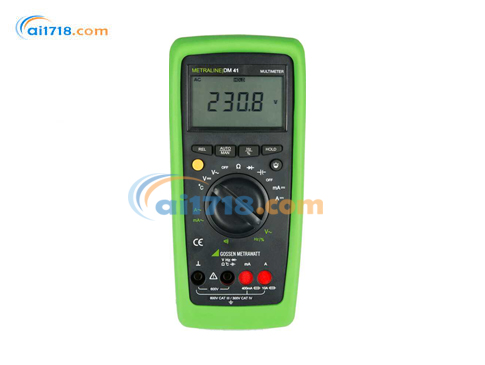

德國GMC-Instruments　METRALINE DM 41 數字萬用表

型號：METRALINE DM 41 數字萬用表

品牌：德國GMC-Instruments

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國GMC-Instruments

GMC-Instruments，早期由德國Gossen(1919年)，德國Metrawatt(1906年)，瑞士Camillerbauer(1944年)三家公司合并而成，被業界稱為德國‘GMC’。隨著業務拓展，2007年并收購美國Dranetz電力士(1962年)，是GMC-I，...[查看更多]

瀏覽過此產品的用戶最終購買了

德國GMC-Instruments METRALINE DM 41 數字萬用表由愛儀器儀表網代理，METRALINE DM 41具有電壓、電阻、電流和溫度測量范圍的令人信服的技術，以及附加測量功能和頻率和占空比測量等自動功能。這款數字萬用表物超所值，備受用戶歡迎！現在熱賣中，如需購買，可通過ai1718.com熱線聯系我們!

METRALINE DM 41 數字萬用表簡介：

提供全面的中等價位萬用表的所有測量功能：具有電壓、電阻、電流和溫度測量范圍的令人信服的技術，以及附加測量功能和頻率和占空比測量等自動功能。這款數字萬用表物超所值。Gossen Metrawatt 久經考驗的可靠性和安全性。在 CAT IV 300 V 和 CAT III 600 V 測量類別下提供可靠的測量結果，并配備自動鎖定插座 (ABS)，為用戶和儀器提供額外的安全保障。

METRALINE DM41 數字萬用表的性能特點:

它配備了*先進的技術，確保測量結果的*性。極其緊湊且符合人體工程學的設計*大限度地提高了易用性和安全性。
由于其功能廣泛，它普遍適用于各種應用中要求苛刻的測量任務。

METRALINE DM 41測量范圍:
電壓：直流 / 交流 100 微伏……600 伏
電流：直流 / 交流 10 微安……10.00 安
電阻：100 毫歐……40.00 兆歐
電容：1 皮法……200.0 微法
頻率：0.001 赫茲……500.0 千赫
二極管 / 通斷測試
占空比測量（%）
K 型熱電偶溫度測量：-50—1300 攝氏度

METRALINE DM 41其他功能:
數據保持 / 相對值（歸零）
自動 / 手動量程選擇
帶背光的數字顯示屏
自動鎖定插座（ABS）2
3 年質保

METRALINE DM 41功能特點:
自動鎖定插座（ABS）

自動鎖定插座可防止測量線纜誤連接，以及防止意外選錯測量量。這大大降低了對使用者、儀器本身以及被測系統的危險，在很多情況下甚至能完全消除這類危險。

自動 / 手動量程選擇

通過旋轉開關選擇測量量，量程會自動匹配測量值。借助 “AUTO/MAN”（自動 / 手動）按鍵，也可手動選擇量程。

測量值存儲

按下 “HOLD”（保持）鍵，當前顯示的測量值可在顯示屏上 “凍結” 保存。

相對值測量

按下 “REL”（相對）鍵，可進行零點校正并測量相對值。除頻率（Hz）/ 占空比（Duty）功能外，所有功能均可測量相對值。

通斷測試

可檢測短路和導線斷路情況。除顯示測試結果外，若有需要，還可發出聲音信號。

節能電路

若測量值在約 15 分鐘內保持不變，且在此期間未操作任何控制鍵，儀器將自動關機。自動關機功能可關閉。

惡劣環境防護套

儀器配備帶傾斜支架的軟橡膠防護套，能在儀器受到撞擊或跌落時起到保護作用，防止損壞。同時，橡膠材質還能確保儀器放置在振動表面時不會滑動。

占空比測量 —— 方波信號測量

該功能可通過測量脈沖的頻率和占空比，對電路和傳輸電纜進行測試。

供貨范圍
麥特拉林 DM41（METRALINE DM41）數字萬用表
帶背帶的橡膠防護套
線纜套裝
電池組
操作說明書
測試報告

附件:

便攜箱

型號	描述	產品編號
HC20	可容納 1 臺麥特拉希特（METRAHIT）萬用表及附件的硬質便攜箱，尺寸 275×229×83 毫米	Z113A

測試探頭

型號	描述	產品編號
KS 17-2	兩根測量線纜，帶固定測試探頭和防觸電彎插頭，長度 1.30 米，*大電流 16 安，CAT III 1000 伏	GTY3620034P0002
KY 95-3	1 對用于 KS17-2 的鱷魚夾，*大電流 16 安，CAT III 1000 伏 / CAT IV 600 伏	Z110J
KS17-S	兩根紅黑雙色測量線纜，帶固定不銹鋼測試探頭（直徑 2 毫米）和防觸電 4 毫米彎插頭，長度 150 厘米，CAT II 1000 伏	Z110P
KS-NTS	帶不同測試探頭的線纜套裝，*大電流 20 安，600 伏 / 1000 伏，CAT IV/CAT III	Z110W
KY-2	1 對紅黑雙色尖嘴夾，柄部細長且具有柔韌性，便于在狹小空間內實現良好接觸，CAT II 1000 伏	Z110Y
-	4 毫米插頭式測量探頭，帶防觸電磁性測試探頭（垂直于接觸面時，磁力約 1200 克），絕緣測量觸點（直徑 5.5 毫米），用于連接測量儀器的彎形多層插頭，CAT III 1000 伏，電流 4 安	Z502U

溫度傳感器

型號	描述	產品編號
TF400 SURFACE	表面溫度傳感器，K 型熱電偶（鎳鉻 - 鎳硅），溫度范圍 - 50…+400 攝氏度，尺寸：傳感器元件 280 毫米 / 傳感器 130 毫米	Z102E
Z3431-8	溫度傳感器，*高溫度 250 攝氏度，柔性且絕緣，插件式（需配合適配器 Z3431-TA（Z102T）使用，方可直接連接到具備熱電偶（TC）溫度測量功能的萬用表）	GTZ3431008R0001
Z3431-TA	迷你插座轉 4 毫米插頭適配器，用于將帶迷你插頭的 K 型傳感器連接到具備熱電偶（TC）溫度測量功能且?guī)?4 毫米插頭的萬用表	Z102T

電流鉗表

型號	描述	產品編號
CP30	用于萬用表的交直流電流鉗傳感器，帶電壓輸出，鉗口開口直徑 25 毫米，分辨率 1 毫安，變比 100 毫伏 / 安，測量范圍 0…30 安（直流或交流峰值）	Z201B
CP330	用于萬用表的交直流電流鉗傳感器，帶電壓輸出，鉗口開口直徑 25 毫米，分辨率 50 毫安 / 100 毫安，變比 10/1 毫伏 / 安，測量范圍 0…30/300 安	Z202B
CP1100	用于萬用表的交直流電流鉗傳感器，帶電壓輸出，鉗口開口直徑 32 毫米，分辨率 100 毫安 / 500 毫安，變比 10/1 毫伏 / 安，測量范圍 0…100/1000 安	Z203B
CP1800	用于萬用表的交直流電流鉗傳感器，帶電壓輸出，鉗口開口直徑 32 毫米，具備自動關機功能以延長電池使用壽命，分辨率 100 毫安 / 500 毫安，變比 10/1 毫伏 / 安，測量范圍 0…125/1250 安	Z204A
WZ11A	交流電流鉗互感器，測量范圍 1…200 安交流，變比 1 毫安 / 安，鉗口開口直徑 20 毫米，CAT II 1000 伏 / CAT III 600 伏	Z208A
WZ11B	交流電流鉗傳感器，測量范圍 0.5…20/5…200 安交流，可切換，鉗口開口直徑 20 毫米，CAT II 1000 伏 / CAT III 600 伏	Z208B
WZ12A	交流電流鉗互感器，測量范圍 15…180 安交流，變比 1 毫安 / 安，鉗口開口直徑 12 毫米，CAT II 600 伏	Z219A
WZ12B	交流電流鉗傳感器，測量范圍 10…100 安交流，變比 100 毫伏 / 安，鉗口開口直徑 12 毫米，CAT II 600 伏	Z219B
WZ12C	交流電流鉗傳感器，測量范圍 1…15 安 / 1…150 安交流，鉗口開口直徑 12 毫米，CAT II 600 伏	WZ12C
WZ12D	交流電流鉗互感器，測量范圍 30…150 安交流，變比 1000:1、1 毫安 / 安，鉗口開口直徑 12 毫米，CAT II 600 伏 / CAT III 300 伏	Z219D
Z3511	交流電流鉗互感器，測量范圍 4…500 安交流，變比 1 毫安 / 安	GTZ3511000R0001
Z3512	交流電流鉗互感器，測量范圍 0.5…1000 安交流，變比 1 毫安 / 安交流	GTZ3512000R0001
Z3512A	交流電流鉗傳感器，測量范圍 1/10/100/1000 安交流，可切換，變比 1000/100/10/1 毫伏 / 安，CAT III 600 伏	Z225A
METRAFLEX 3000	柔性電流傳感器，測量范圍 30/300/3000 安，變比 100/10/1 毫伏 / 安，線圈周長 610 毫米	Z207E
METRAFLEX 300M	柔性電流傳感器，測量范圍 3/30/300 安，變比 1000…10 毫伏 / 安，比例系數 1/10/100，傳感器長度 160 毫米	Z207M

訂購信息

產品名稱	型號	產品編號
數字萬用表	METRALINE DM 41	M192A

METRALINE DM41 數字萬用表特性參數

測量功能	測量范圍	分辨率	輸入阻抗（交流電壓 / 直流電壓）	基準條件下的數字顯示固有誤差（+（…% 讀數 +… 位數））	過載能力
					過載值	過載持續時間
直流電壓（V）	400.0 毫伏	100 微伏	＞20 兆歐	0.75+2	1050 伏直流	持續
	4.000 伏	1 毫伏	11 兆歐	0.5+2	-	-
	40.00 伏	10 毫伏	10 兆歐	-	-	-
	400.0 伏	100 毫伏	10 兆歐	-	-	-
	600 伏	1 伏	10 兆歐	-	持續	-
交流電壓（V）	400.0 毫伏	100 微伏	11 兆歐	1.5+5	1050 伏交流（有效值）	持續
	4.000 伏、40.00 伏	1 毫伏、10 毫伏	11 兆歐、10 兆歐	1+5、1+10	-	-
	400.0 伏	100 毫伏	10 兆歐	-	-	-
	600 伏	1 伏	10 兆歐	-	-	-
直流電流（A）	40.00 毫安	10 微安	壓降 450 毫伏	0.8+2	480 毫安	持續
	400.0 毫安	100 微安	壓降 4.2 伏	-	-	-
	10.00 安 1	10 毫安	壓降 750 毫伏	1.5+5	-	-
交流電流（A）	40.00 毫安	10 微安	壓降 450 毫伏	1+5	480 毫安	持續
	400.0 毫安	100 微安	壓降 4.2 伏	-	-	-
	10.00 安 1	10 毫安	壓降 750 毫伏	2+5	-	-
電阻（Ω）	400.0 歐	100 毫歐	開路電壓約 0.45 伏	0.8+2、0.8+5	500 伏直流 / 交流（有效值）	10 分鐘
	4.000 千歐	1 歐	-	-	-	-
	40.00 千歐	10 歐	-	-	-	-
	400.0 千歐	100 歐	-	-	-	-
	4.000 兆歐	1 千歐	-	1+5	-	-
	40.00 兆歐、400.0 歐、1.000 伏	10 千歐、100 毫歐	-	2+5（聲音提示，約 0…＜75 歐）	-	-
	-	1 毫伏	約 1 伏	2+10	-	10 分鐘?
電容（F）	5.000 納法	1 皮法	-	3+40	500 伏直流 / 交流（有效值）	-
	50.00 納法	10 皮法	-	2+10?	-	-
	500.0 納法	100 皮法	-	0.5+3?	-	-
	5.000 微法	1 納法	-	1+2?	-	-
	50.00 微法	10 納法	-	1.5+2?	-	-
	200.0 微法	100 納法	-	5+10?（*小頻率 f min）	-	-
頻率（Hz）2	10.000 赫茲	0.001 赫茲	1 赫茲	10 赫茲…1 千赫：0.2+2	≤1 千赫：1000 伏；≤10 千赫：400 伏；≤500 千赫：40 伏	持續
	100.00 赫茲	0.01 赫茲	-	-	-	-
	1.0000 千赫	0.1 赫茲	-	-	-	-
	10.000 千赫	1 赫茲	-	-	-	-
	100.00 千赫	10 赫茲	-	-	-	-
	500.0 千赫	-	-	-	-	-
占空比（%）	2.0 至 98.0%	0.1%（100 赫茲）	-	1 千赫以下：±5 位數；1 千赫…10 千赫：±5 位數 / 千赫（400 毫伏除外）	-	-
溫度（℃）	0…+1300 攝氏度	1 攝氏度	K 型鎳鉻 - 鎳硅傳感器	2.0+3	500 伏直流 / 交流（有效值）	10 分鐘
	-50…0 攝氏度	1 攝氏度	-	2.0±10

影響量及影響誤差

影響量	影響范圍	測量量 / 測量范圍	影響誤差
溫度	0 攝氏度…+21 攝氏度和 + 25 攝氏度…+50 攝氏度	電壓（V）	0.1× 固有誤差 / 開爾文
		電流（mA/A）	-
		電阻（Ω）	-
		電容（F）	-
		頻率（Hz）	-
		占空比（%）、溫度（℃）	-
影響量	影響范圍（*大分辨率）	頻率	影響誤差 ±（…% 讀數 +… 位數）
交流電壓頻率	4 伏、40 伏、400 伏	20 赫茲…＜50 赫茲、＞50 赫茲…1 千赫	2+3
	400 毫伏、600 伏	20 赫茲…＜50 赫茲、＞50 赫茲…500 赫茲	2+3
影響量	影響范圍	測量量 / 測量范圍	影響誤差
相對濕度	55% 至 75%	交流 / 直流電壓（V）、交流 / 直流電流（mA/A）、電阻（Ω）、電容（F）、頻率（Hz）、占空比（%）、溫度（℃）	1× 固有不確定度
影響量	干擾量	測量范圍	衰減量
共模干擾電壓	1000 伏直流 / 交流 50 赫茲正弦波	所有直流電壓（V DC）	＞100 分貝
	1000 伏直流	所有交流電壓（V AC）	＞100 分貝
	1000 伏交流 50 赫茲正弦波	400 毫伏 / 4 伏交流	＞55 分貝
		40 伏交流	＞55 分貝
		400 伏交流	＞43 分貝
		600 伏交流	＞23 分貝
串模干擾電壓	大 1000 伏交流 50/60 赫茲正弦波、大 1000 伏直流	直流電壓（V DC）	＞43 分貝
		交流電壓（V AC）	＞55 分貝

輔助電壓影響

（無顯示時）—— 除電容（F）量程外，所有量程：±8 位數；電容（F）量程：±20 位數

顯示
液晶顯示區域（58 毫米 ×31.4 毫米），具備數字顯示功能，并能顯示計量單位、電流類型以及各類特殊功能標識。

顯示項目	規格
顯示類型	7 段數碼管，字符高度 15 毫米
位數	3 又 3/4 位：3999 個計數步長
溢出顯示	顯示 “OL”
極性顯示	若正極連接到 “-” 端，顯示 “-”（負號）
采樣率	電壓（V）、電流（A）、電阻（Ω）、電容（F）和占空比（%）：3 次 / 秒

電源供應

電池

2 節 1.5 伏 5 號電池（2×AA 尺寸），符合國際電工委員會（IEC）LR6 標準的堿性錳電池。

工作時間

約 600 小時

電池電量指示

當電池電壓降至約 2.4 伏以下時，會自動顯示電池電量不足。

電磁兼容性（EMC）
干擾發射：符合 EN 61326 標準，B 級
抗干擾性：
符合 IEC 61000-4-2 標準：8 千伏空氣放電、4 千伏接觸放電
符合 IEC 61000-4-3 標準：3 伏 / 米

電源供應

2 節 1.5 伏 5 號電池（2×AA 尺寸），符合國際電工委員會（IEC）LR6 標準的堿性錳電池。

約 600 小時

當電池電壓降至約 2.4 伏以下時，會自動顯示電池電量不足。

在受到電磁干擾時，測量值可能會出現短期偏差，從而導致規定的工作性能下降。

安全
測量類別：符合 IEC 61010-1 標準，600 伏 CAT III/300 伏 CAT IV
高壓測試：符合 IEC 61010-1 標準，3.5 千伏

保險絲
*大 400 毫安量程用保險絲：FF 315 毫安 / 1000 伏；尺寸 6.3 毫米 ×32 毫米；在 1000 伏交流 / 直流及電阻性負載下，分斷能力為 30 千安；與功率二極管配合使用，保護所有*大 400 毫安的電流測量量程。
*大 10 安量程用保險絲：FF 10 安 / 600 伏；尺寸 6.3 毫米 ×32 毫米；在 600 伏交流 / 直流及電阻性負載下，分斷能力為 10 千安；保護*大 600 伏交流 / 直流的 10 安量程。
保險絲損壞時無顯示提示。保險絲損壞后，無法進行電流測量。

基準條件
環境溫度：+23 攝氏度 ±2 開爾文
相對濕度：45%…55%
測量量頻率：50 或 60 赫茲 ±2%
測量量波形：正弦波
電池電壓：3 伏 ±0.1 伏

環境條件
工作溫度：0 攝氏度…+50 攝氏度
儲存溫度：-25 攝氏度…+70 攝氏度（不含電池）
相對濕度：45% 至 75%
海拔高度：*高 2000 米

機械結構

防護等級
符合德國工業標準（DIN）EN 60529 / 國際電工委員會（IEC）60529 標準：
萬用表本體：IP50（防塵等級：防止有害粉塵侵入；防水等級：無防水保護）
接線端子：IP20（防固體異物等級：防止直徑≥12.5 毫米的固體異物侵入；防水等級：無防水保護）

污染等級
2 級

尺寸
帶防護套：86 毫米 ×188 毫米 ×53 毫米
不帶防護套：79 毫米 ×174 毫米 ×38 毫米

重量
約 480 克（含電池和橡膠防護套）

適用法規和標準
IEC 61010-1、EN 61010-1、VDE 0411-1（測量、控制和實驗室用電氣設備安全要求）
DIN EN 61326-2-1、VDE 0843-02-2-1（測量、控制和實驗室用電氣設備 —— 電磁兼容性要求 —— 第 2-1 部分：測試儀器和測試程序）
DIN EN 60529、DIN VDE 0470-1（外殼防護等級（IP 代碼）及測量儀器 —— 敏感測試設備的特殊要求）

METRALINE DM 41 數字萬用表文檔
